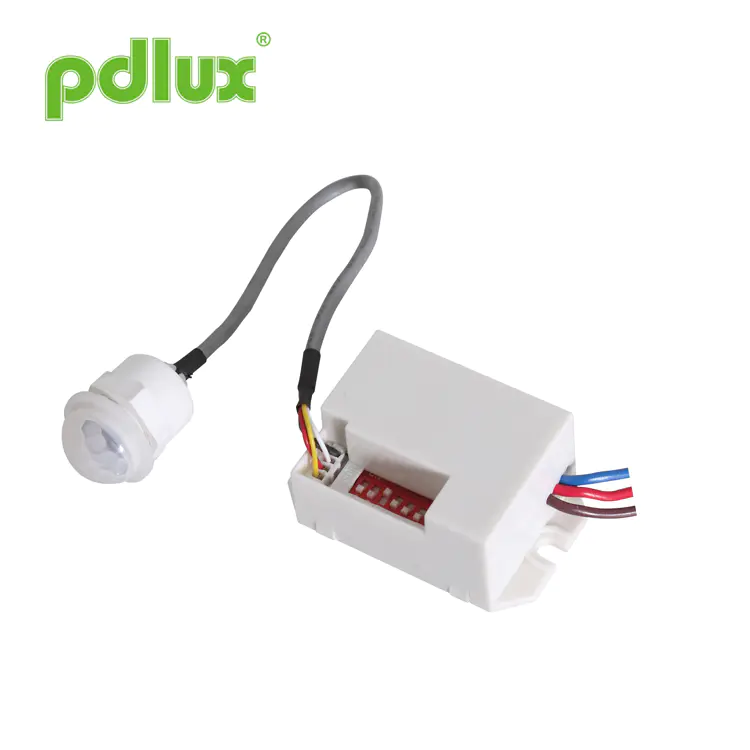

PIR Motion Sensor Smart Detector 220-240V/100-130V AC
  • PIR Motion Sensor Smart Detector 220-240V/100-130V ACPIR Motion Sensor Smart Detector 220-240V/100-130V AC

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Ang PIR Motion Sensor Smart Detector 220-240V/100-130V AC ay isang switch ng awtomatikong sensor ng enerhiya, makikilala nito ang araw at gabi. Pinagtibay nito ang infrared detector, teknolohiya ng IC at SMD, kapag ang isang tao ay pumapasok sa hanay ng pagtuklas nito at na -trigger ito ay gumana, ang infrared detector ay i -on ang lampara, pagkatapos na iwanan niya ang saklaw nito, awtomatikong i -off ang lampara. Maaari itong makita ang nakapaligid na ilaw na pag -iilaw nang awtomatiko at itakda at ayusin ang halaga ayon sa pangangailangan ng katotohanan. Tulad ng, ang ilaw ay i -on at gumagana kapag ang nakapaligid na ilaw na pag -iilaw ay nasa ilalim ng halaga ng setting. Kapag lumampas ito sa halaga ng setting, ang ilaw ay titigil sa pagtatrabaho. Maaari itong mai-install sa panloob, koridor at pagbuo ng publiko.

Modelo:PD-PIR115

Magpadala ng Inquiry

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Mga pagtutukoy


Mapagkukunan ng kuryente 220-240VAC, 50/60Hz
100-130VAC, 50/60Hz
Setting ng oras 5S 、 30S 、 1Min 、 3 min 、 5 min 、 8 min
(nababagay)
Na -rate na pagkarga 800w max.tungsten (220-240VAC)
200w max.fluorescent & LED (220-240VAC)
400w max.tungsten (100-130VAC)
100W max.fluorescent & LED (100-130VAC)
Light-control <10lux ~ 2000lux (nababagay)
Saklaw ng pagtuklas 8m (22 ° C) (nababagay) Anggulo ng pagtuklas 100 °
Temperatura ng pagtatrabaho -10 ~+40 ° C. Paggawa ng kahalumigmigan ≤93%RH


Pangalan ng bawat bahagi

Name of each part

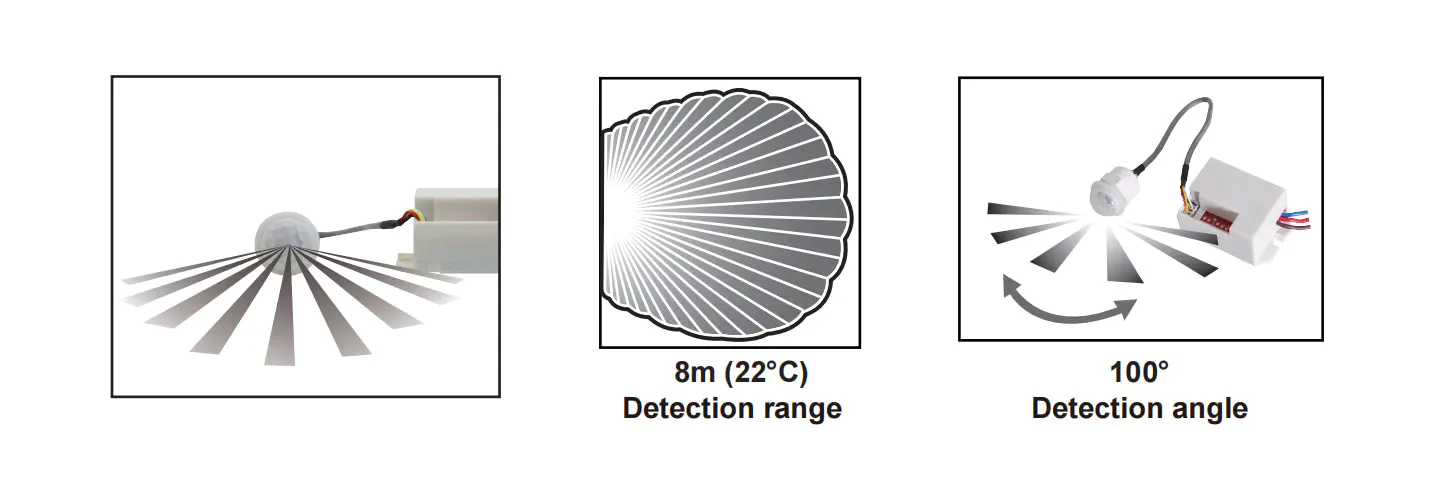

Impormasyon ng sensor

Sensor information

Function


1.Adopts 8-bit dip switch:
· Maaari kang pumili ng ilaw na nagtatrabaho upang gumana lamang sa ilaw sa ibaba ng 10lux o sa anumang ilaw;
· Adjustable sensitivity;
· Piliin ang oras ng pagtatrabaho-pagkaantala ng pag-load: 5s, 30s, 1min, 3min, 5min, 8min.
2.Ang oras na maaaring awtomatikong maantala ang pag -load:
Ito ay muling nakikipagkumpitensya sa oras pagkatapos ng huling sensing;
3.Out Ikonekta ang infrared detector at sensitization resistor;
4.simple na istraktura at paggamit ng maginhawa.
Function


Diagram ng koneksyon-wire


1. Ikonekta ang kayumanggi at asul na may kapangyarihan;
2. Ikonekta ang pula at asul na may pagkarga.
Connection-wire diagram


Setting ng switch ng switch


1.Working Light () Pagpili:
· Kapag walang slide sa ON, maaari itong gumana sa anumang light degree;
· Kapag slide sa on, maaari lamang itong gumana sa gabi (<10lux).
2. Sensitivity () Pagpili:
· Kapag walang slide sa, mataas na sensitivity;
· Kapag slide sa on, mababang sensitivity.
3. Oras-delay (5 ", 30" , 1 ', 3' , 5 ', 8')
Kapag pumili ng isang tiyak na oras-pagkaantala, i-slide mo lamang ito sa posisyon.
Dip switch setting



Pansin: Kapag gamitin ang produktong ito, mangyaring ayusin ang pagiging sensitibo sa isang naaangkop na posisyon na kailangan mo, mangyaring huwag ayusin ang pagiging sensitibo sa maximum, upang maiwasan ang produkto ay hindi gumana nang normal na sanhi ng maling paggalaw.Kay ang sensitivity ay masyadong mataas na madaling makita ang mali Paggalaw ng mga dahon ng pamumulaklak ng hangin at mga kurtina, maliliit na hayop, at maling paggalaw sa pamamagitan ng pagkagambala ng kuryente at kagamitan sa kuryente. Lahat ng mga nangunguna sa produkto ay hindi gumagana nang normal!
Kapag ang produkto ay hindi gumana nang normal, mangyaring subukang ibababa ang pagiging sensitibo nang naaangkop, at pagkatapos ay subukan ito.

Pagsubok


· Slide dip 5 ″ hanggang sa posisyon at iba pa ay nasa orihinal na posisyon;
· Lumipat sa kapangyarihan, pagkatapos ng pag -load ng pag -load, ang sensor ay pumasok sa matatag na estado ng pagtatrabaho;
· Sense ito minsan, ang pag -load ay naka -on, at pagkatapos ng 5s awtomatikong patayin ito;
La Off awtomatikong.

Para sa mga okasyon


Maaari itong mai-install sa panloob, koridor at pagbuo ng publiko.
Naka-install sa loob ng aparato na may mga non-metal na materyales.
Hal, idagdag ang sensor, mula sa isang normal na pag -iilaw hanggang sa awtomatikong lampara ng sensor.
For occasions

Ang prinsipyo ng pagpapatakbo ng light-control
Operating principle of the light-control

Pagpapatakbo ng prinsipyo ng setting ng oras
Operating principle of time setting

Bigyang -pansin ang pag -install
Pay attention to installation

Pansin


· Ang pag -install ng mga tauhan ay dapat na elektrisyan o may karanasan sa ugnayan;
· Siguraduhin na huwag i -install ang yunit sa lugar kung saan ang araw ay lumiwanag, kasalukuyang at pagbabago ng temperatura nang malinaw, halimbawa ng air conditioning, mainit na hangin;
· Huwag piliin ang sway object bilang pag -install ng base;
· Sa harap ng saklaw ng kahulugan ay dapat na walang hadlang o gumagalaw na bagay upang maimpluwensyahan ang pagtuklas nito.


Pansinin


1. Panatilihin ang mukha ng sensor sa lugar kung saan karaniwang gumagalaw ang tao.
2. Panatilihin ang mukha ng sensor sa posisyon ng nakapaligid na ilaw upang makakuha ng mas eksaktong setting ng pag -iilaw.
3. Kung matuklasan muli ang signal sa loob ng setting ng oras, ang setting ng oras ay matapos.

Ang ilang mga problema at nalutas na paraan

1. Ang pag -load ay hindi gumagana:
A: Mangyaring suriin kung tama ang koneksyon-wiring ng kapangyarihan at pag-load;
B: Mangyaring suriin kung ang pag -load ay mabuti;
C: Mangyaring suriin kung ang set ng light light ay tumutugma sa light-control.
2. Ang pagiging sensitibo ay mahirap:
A: Mangyaring suriin kung may hadlangan sa harap ng window ng pagtuklas upang makatanggap ng signal;
B: Mangyaring suriin kung ang temperatura ng ambient ay masyadong mataas;
C: Mangyaring suriin kung ang mapagkukunan ng signal ng induction ay nasa mga patlang ng pagtuklas;
D: Mangyaring suriin kung ang taas ng pag -install ay tumutugma sa taas na ipinakita sa pagtuturo;
E: Mangyaring suriin kung tama ang paglipat ng orientation.
3. Ang sensor ay hindi maaaring patayin ang awtomatikong pag -load:
A: Mangyaring suriin kung may patuloy na signal sa larangan ng pagtuklas;
B: Mangyaring suriin kung ang setting ng oras ay ang pinakamahabang;
C: Mangyaring suriin kung ang kapangyarihan ay tumutugma sa pagtuturo;
D: Mangyaring suriin kung ang temperatura na malapit sa pagbabago ng sensor ay malinaw naman, tulad ng air condition o gitnang pag -init atbp.

warning


● Kapag ginamit sa iba't ibang mga kapaligiran, mangyaring huwag ayusin ang pagiging sensitibo sa pinakamataas.
Dahil madaling humantong sa madepektong paggawa.
● Mangyaring kumpirmahin sa pag -install ng prefessional.
● Mangyaring putulin ang supply ng kuryente bago ang mga operasyon sa pag -install at pag -alis.
● Siguraduhin na pinutol mo ang kapangyarihan para sa mga layunin ng kaligtasan.
● Ang hindi tamang operasyon ay nagdulot ng pagkalugi, ang tagagawa ay hindi nagsasagawa ng anumang responsibilidad.
Kami ay nakatuon sa pagtaguyod ng kalidad ng produkto at pagiging maaasahan, gayunpaman, ang lahat ng mga elektronikong sangkap ay may ilang mga posibilidad na maging hindi epektibo, na magiging sanhi ng ilang mga problema. Kapag nagdidisenyo kami, binigyan namin ng pansin ang mga kalabisan na disenyo at pinagtibay na quota sa kaligtasan upang maiwasan ang anumang mga problema.
Ang tagubiling ito, nang walang pahintulot, ay hindi dapat kopyahin para sa anumang iba pang mga layunin.
