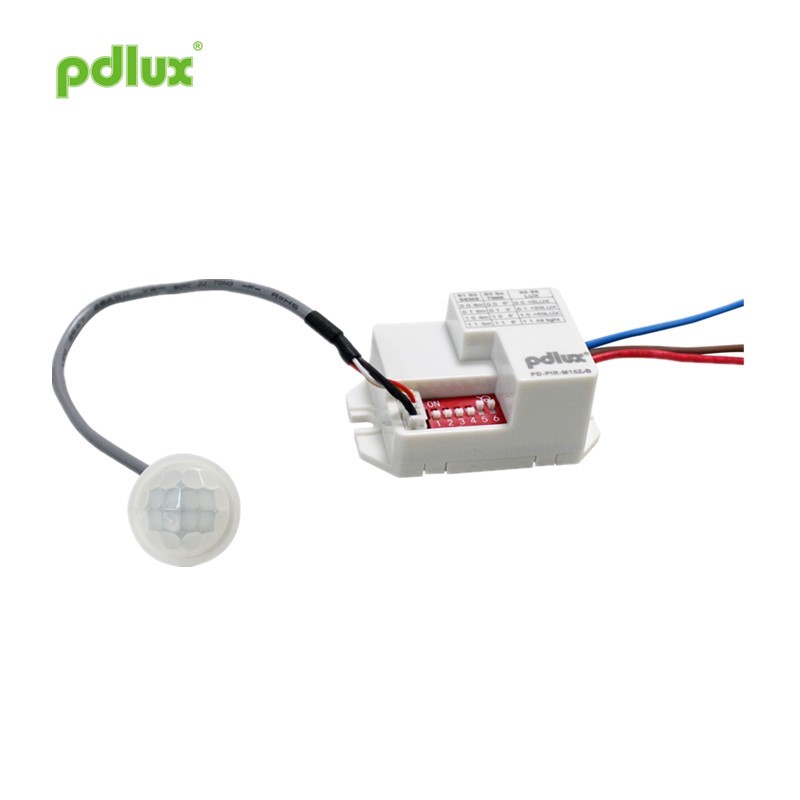

Zero Crossing Technology Infrared Sensor
Pdlux PD-PIR-M15Z-B
Ang Zero Crossing Technology Infrared Sensor ay maaaring magamit sa anumang produkto, o maaari itong mai -install at magamit nang nakapag -iisa. Mayroong dalawang mga pamamaraan ng pag -install: dingding at kisame. Hal, idagdag ang sensor, mula sa isang normal na pag -iilaw hanggang sa awtomatikong lampara ng sensor.
Modelo:PD-PIR-M15Z-B
Magpadala ng Inquiry
PD-PIR-M15Z-B Infrared Sensor Instruction
Buod
Ang Zero Crossing Technology Infrared Sensor ay isang digital na teknolohiya ng pinakabagong bersyon ng infrared sensor. Gumawa ng anti-jamming SMD infrared sensor. Ang finier lens ay nilagyan din ng isang tagapagpahiwatig ng katayuan ng sensing at isang photosensitive sensor. Ang Zero Crossing Technology Infrared Sensor ay nagpatibay ng digital na tumpak na pagkalkula ng sinusoidal wave zero point switch na teknolohiya, na may malakas na salpok na kasalukuyang kakayahan at hindi maihahambing sa mga maginoo na produkto. Maaaring naka -attach sa anumang iba't ibang pag -load. Mangyaring sumangguni sa sumusunod na pagpapakilala para sa mga detalye.
Function
A: Saklaw ng pagtuklas
8m 、 6m 、
4m 、 3m
|
B: Pagtatakda ng Oras
6s 、 3min 、
5min, 8min
|
C: light-control
<5lux 、 <20lux 、
<50lux 、 Lahat ng ilaw
|
Mga pagtutukoy ng Zero Crossing Technology Infrared Sensor
Pinagmulan ng Power: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Lahat ng naglo-load: 1200W max. (220-240vac)
600w max. (100-130vac)
Surge Kasalukuyang: 50A/500μs
Anggulo ng pagtuklas: 100 °
Temperatura ng pagtatrabaho: -20 ~+40 ° C.
Paggawa ng kahalumigmigan: ≤93%RH
Impormasyon ng sensor
Application
Ang Zero Crossing Technology Infrared Sensor ay maaaring magamit sa anumang produkto, o maaari itong mai -install at magamit nang nakapag -iisa. Mayroong dalawang mga pamamaraan ng pag -install: dingding at kisame.
Hal, idagdag ang sensor, mula sa isang normal na pag -iilaw hanggang sa awtomatikong lampara ng sensor.
Diagram ng koneksyon-wire 1. Ikonekta ang kayumanggi at asul na may kapangyarihan; 2. Ikonekta ang pula at asul na may pagkarga. |
![]() |
Pansin
● Ang installer ay dapat magkaroon ng elektrisyan o may -katuturang karanasan;
● Huwag i-install ang makina na ito sa mga lugar na nakalantad sa direktang sikat ng araw, kung saan ang kasalukuyang at temperatura ay nagbabago nang malaki, tulad ng air-conditioning at pag-init;
● Huwag piliin ang mga tumba na bagay bilang base ng pag -install;
● Sa harap ng saklaw ng sensing, hindi dapat magkaroon ng mga hadlang o paglipat ng mga bagay na nakakaapekto sa pagtuklas nito.
● Ang mas mataas na temperatura ng nakapaligid, mas mababa ang pagiging sensitibo ng sensor! Ang nominal na distansya ng pagtuklas sa manu-manong ay ang distansya kapag ang nakapaligid na temperatura ay 22-24 ° C.
Sa pabrika, ang sensitivity ay nakatakda sa 6 metro.
Pansinin
1.Pagpapalagay ng lens ng bahagi ng sensor patungo sa lugar kung saan karaniwang gumagalaw ang katawan ng tao.
2. Ang bahagi ng lens ay nasa isang posisyon kung saan naabot ang natural na ilaw, upang ang photosensitive sensor sa loob ng lens ay mas mahusay na makitang ang pag -iilaw sa kapaligiran.
Tandaan: Ang taas ng katawan ng tao ay naiiba, ang bilis ng paggalaw ay naiiba, naiiba din ang sensitivity. Ang bilis ng paglipat ay 1.0 hanggang 1.5m / seg. Kung ang laki at bilis ng paggalaw ng isang tao, gayon din ang distansya ng pagtuklas.
Pansin:
Kapag nagsisimulang gamitin ang produkto ng sensor sa unang pagkakataon, kailangan mong bigyang pansin ang mga sumusunod na item:
1. Ang unang kapangyarihan ay kailangang maghintay ng 30 segundo, lumayo sa lugar kung saan maaaring makita ng sensor.Pagkatapos ng ilaw ay awtomatikong naka -off, ang katawan ng tao ay pumapasok sa hanay ng pagtuklas ng sensor at gumagalaw sa normal na direksyon ng paggalaw. Maaaring makita at kontrolin ng sensor ang pag -load upang magsimulang magtrabaho.
2. Para sa mga pamamaraan ng pagsasaayos ng LUX, oras ng pagkaantala at pagiging sensitibo, mangyaring sumangguni sa mga nilalaman sa mga diagram ng A, B, at C para sa operasyon.
Kapag ginagamit ang produktong ito, mangyaring ayusin ang pagiging sensitibo sa naaangkop na posisyon na kailangan mo. Huwag ayusin ang pagiging sensitibo sa maximum, upang hindi maging sanhi ng produkto na hindi gumana nang normal dahil sa mga maling pagkilos. Ang paggalaw na sanhi ng maliliit na hayop at pagkagambala mula sa grid ng kuryente ay maaaring maging sanhi ng pagkakamali ng produkto.
Kapag ang produkto ay hindi maaaring gumana nang normal, mangyaring subukang bawasan ang pagiging sensitibo nang naaangkop, at pagkatapos ay subukan.
Ang manu -manong ito ay ang nilalaman ng programming ng produkto, hindi ka namin ipagbigay -alam nang hiwalay. Mahigpit na ipinagbabawal na kopyahin ang mga nilalaman ng manu -manong pagtuturo para sa anumang iba pang layunin nang walang pahintulot ng Kumpanya.
