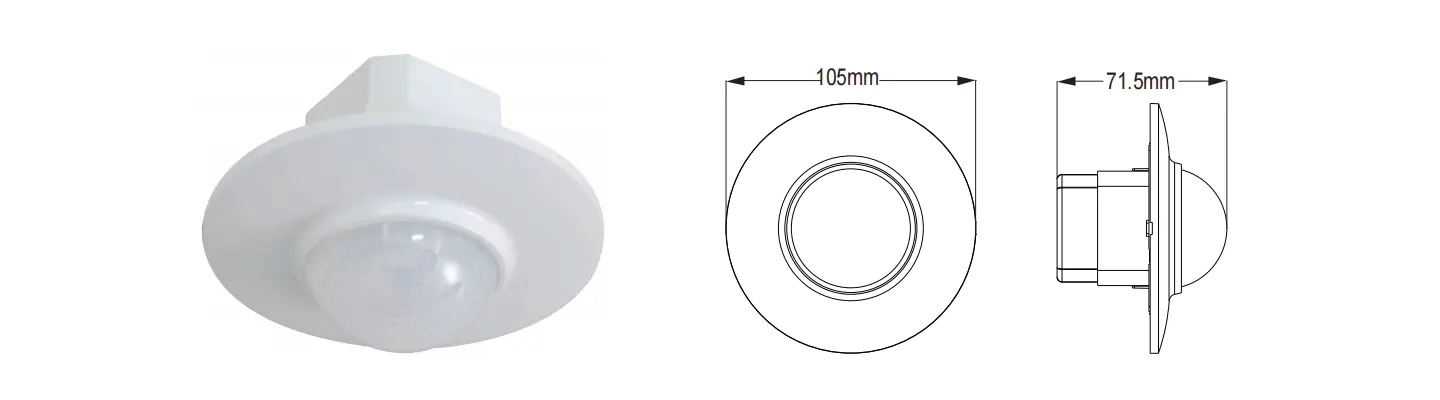

PD-PIR200A 360° Ceiling Infrared Motion Sensor

Buod

Ang produkto ay isang bagong saving-energy switch, ito ay gumagamit ng magandang sensitivity detector, integrated circuit at SMT. Kinokolekta nito ang automatism, maginhawang ligtas, pagtitipid-enerhiya at praktikal na mga function. Ang isang detector sa loob ay bumubuo ng isang malawak na hanay ng field ng detection, ginagamit nito ang infrared na enerhiya mula sa tao bilang control-signal source, maaari nitong simulan ang pagkarga nang sabay-sabay kapag ang isa ay pumasok sa field ng detection. Maaari itong awtomatikong makilala ang araw at gabi. Madali itong i-install at malawakang ginagamit, na nagtataglay ng mga function ng power show at detecting show.

Mga pagtutukoy

Pinagmumulan ng kapangyarihan	220-240VAC/100-130VAC	Dalas ng kapangyarihan	50/60Hz
Resistive load	1200W max. 230V/600W max. 110V	Setting ng oras:	min: 8±3sec max: 7±2min (adjustable)
Anggulo ng pagtuklas	360º	Saklaw ng pagtuklas(22°C)	8m Max.(dia.) (adjustable)
Light-control	<3LUX-daylight (adjustable)	Temperatura ng pagtatrabaho	-10°C~+40°C
Pagkonsumo ng kuryente	0.45W (static 0.1W)	Taas ng pag-install	2.5~3.5m
Pagtuklas ng bilis ng paggalaw	0.6-1.5m/s	Paggawa ng kahalumigmigan	<93%RH

Tandaan: Kapag ang iba't ibang load ay ginamit nang magkatulad, kinakailangan upang lubos na maunawaan ang mga katangian ng load, at ang load na may partikular na malaking inrush current ay magdudulot ng maagang pinsala sa relay sa loob ng inductor. Kung mayroong isang malaking kawalan ng katiyakan tungkol sa load na ginagamit, isang na-upgrade bersyon na partikular na idinisenyo upang mapaglabanan ang inrush kasalukuyang maaaring ipasadya.

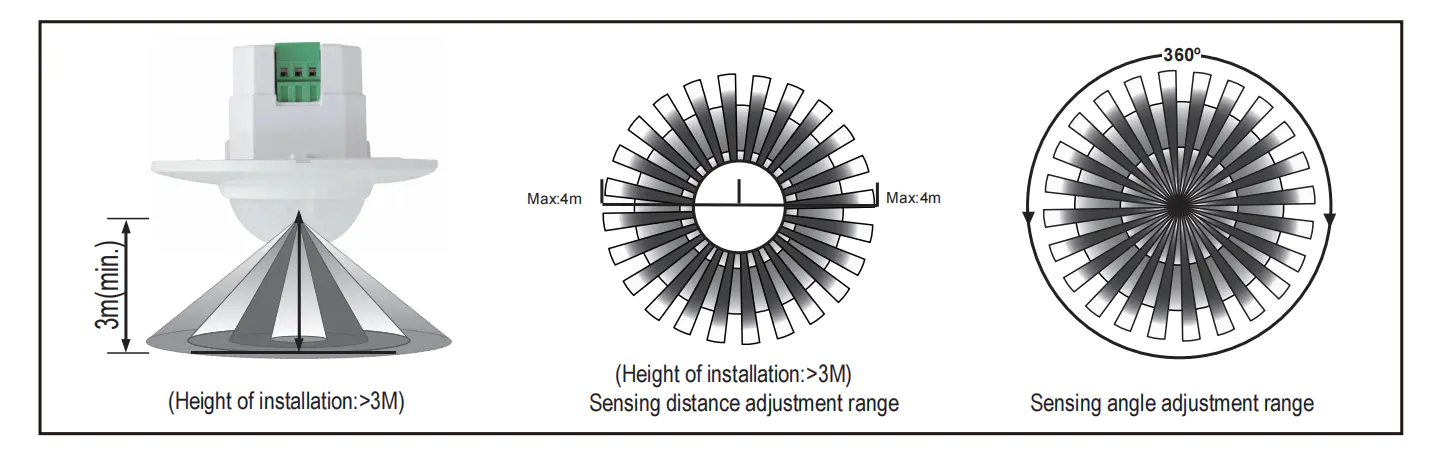

Impormasyon ng sensor

Function

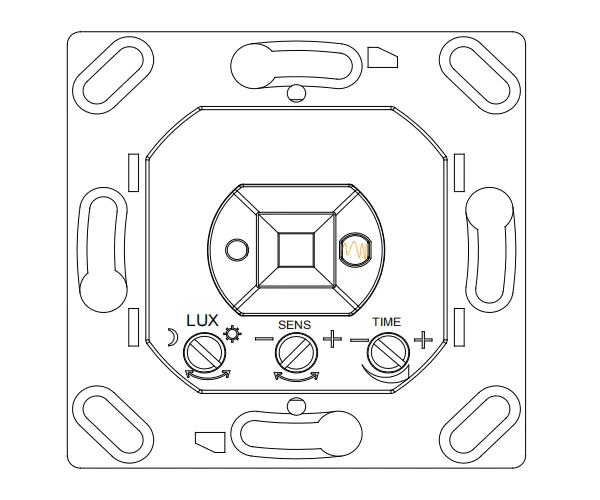

· Awtomatikong tukuyin ang araw at gabi. Maaaring ayusin ang kontrol ng liwanag ayon sa iyong kagustuhan: kapag lumiko sa SUN (max), ito ay gagana sa araw at sa gabi. Kapag lumiko sa MOON(min), ito ay gagana lamang sa ilalim ng mas mababa sa 3LUXcircumstance. Tulad ng para sa Pagsasaayos, mangyaring sumangguni sa pagsubok na paraan.
· Ang hanay ng pagtuklas ay maaaring itakda ayon sa posisyon ng pag-install at field ng pagtuklas.
· Ang detection show: ang LED ay kumikislap ng dalawang beses bawat segundo kapag natatanggap ang signal.
· Ang setting ng oras ay patuloy na idinaragdag: kapag natanggap nito ang pangalawang signal ng induction pagkatapos ng unang inductor, ito ay kalkulahin ang oras nang isang beses sa natitirang bahagi ng unang oras na setting basic.(Itakda ang oras)
· Pagsasaayos ng setting ng oras: maaari itong itakda ayon sa iyong pagnanais. Ang minimum ay 8±3 segundo; ang maximum ay 7±2min.

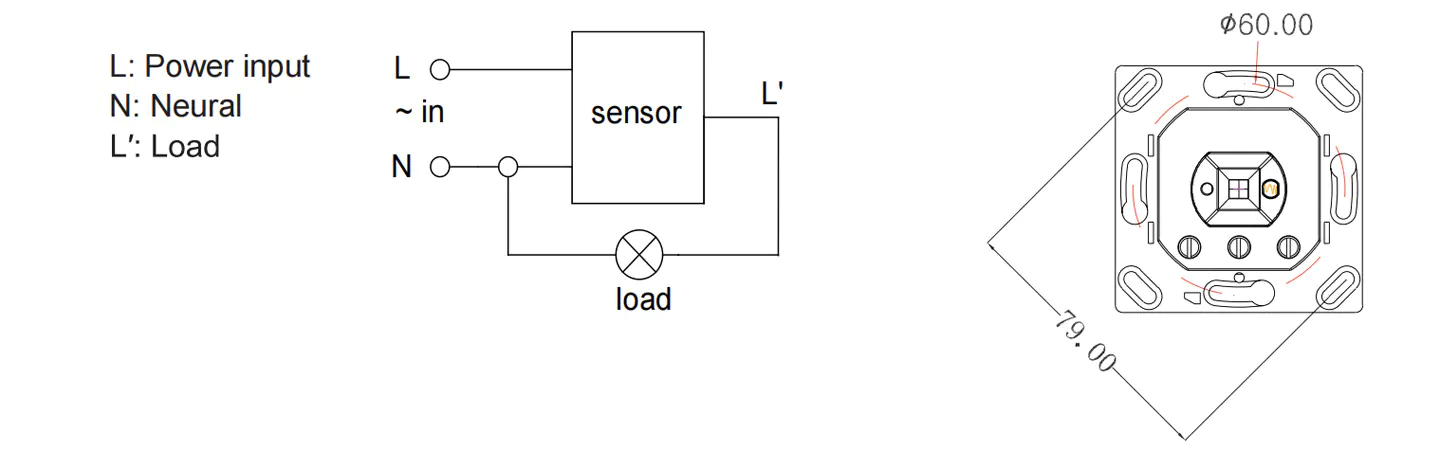

Diagram ng koneksyon-wire



PAUNAWA: Kapag ginamit ang produktong ito, mangyaring ayusin ang sensitivity sa isang naaangkop na posisyon na kailangan mo, mangyaring huwag ayusin ang sensitivity sa maximum, upang maiwasan ang produkto ay hindi gumana na karaniwang sanhi ng maling paggalaw. Dahil masyadong mataas ang sensitivity, madaling matukoy ang maling galaw sa pamamagitan ng pag-ihip ng hangin sa mga dahon at kurtina, maliliit na hayop, at maling galaw sa pamamagitan ng interference ng power grid at mga de-koryenteng kagamitan. Ang lahat ng mga nangunguna sa produkto ay hindi gumagana karaniwan!
Kapag hindi gumana nang normal ang produkto, mangyaring subukang babaan ang sensitivity nang naaangkop, at pagkatapos ay subukan ito.

Mga Tala

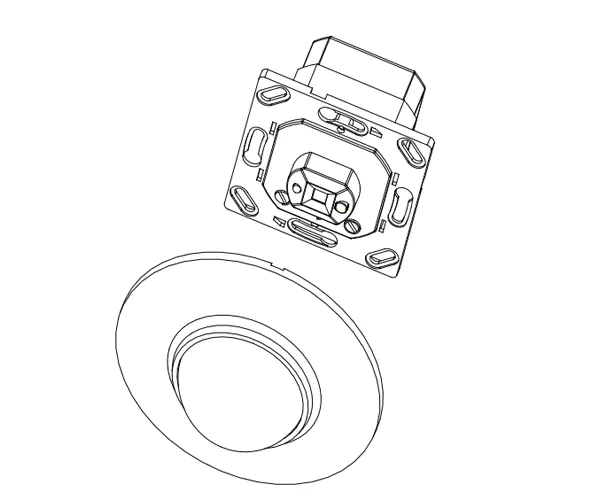

Dapat na naka-install ng electrician o may karanasan na tao.
Iwasang i-install ito sa mga bagay sa kaguluhan.
Hindi dapat magkaroon ng hadlang at gumagalaw na bagay sa harap ng window ng pagtuklas na nagpapatupad ng pagtuklas.
Iwasang i-install ito malapit sa mga air temperature alteration zone gaya ng air condition, central heating, atbp.
Isinasaalang-alang ang iyong kaligtasan, mangyaring huwag buksan ang takip kapag nakita mo ang sagabal pagkatapos ng pag-install.
Kung may pagkakaiba sa pagitan ng produkto at pagtuturo, mangyaring sumangguni sa produkto pangunahin.

Ilang problema at nalutas na paraan

Hindi gumagana ang load:
a.Pakisuri kung tama ang power at load connect.
b.Suriin kung maganda ang kargada.
c.Suriin kung ang gumaganang ilaw ay tumutugma sa light-control.

Ang sensitivity ay mahina:
a.Pakisuri kung may humahadlang sa harap ng window ng pagtuklas upang matanggap ang mga signal.
b. Pakisuri kung ang temperatura sa paligid ay masyadong mataas.
c. Pakisuri kung ang pinagmulan ng mga signal ay nasa mga field ng pagtuklas.
d.Pakisuri kung ang taas ng pag-install ay tumutugma sa taas na ipinakita sa pagtuturo.
e. Pakisuri kung tama ang moving orientation.

Hindi maaaring awtomatikong isara ng sensor ang pagkarga:
a. Suriin kung may mga patuloy na signal sa mga field ng pagtuklas.
b. Suriin kung ang setting ng oras ay nakatakda sa pinakamahabang.
c. Suriin kung ang kapangyarihan ay tumutugma sa pagtuturo.
d. Suriin kung ang pagbabago ng temperatura ay malinaw na malapit sa sensor, tulad ng air condition o central heating atbp



· Kapag ginamit sa iba't ibang mga kapaligiran, mangyaring huwag ayusin ang sensitivity sa pinakamataas.
Dahil iyon ay madaling humantong sa malfunction.
●Pakikumpirma gamit ang prefesional na pag-install.
●Pakiputol ang power supply bago ang pag-install at pagtanggal ng mga operasyon.
●Tiyaking naputol mo ang kuryente para sa mga layuning pangkaligtasan.
● Ang hindi wastong operasyon ay nagdulot ng mga pagkalugi, ang tagagawa ay hindi nagsasagawa ng anumang responsibilidad.
Kami ay nakatuon sa pagtataguyod ng kalidad at pagiging maaasahan ng produkto, gayunpaman, ang lahat ng mga elektronikong sangkap ay may tiyak na posibilidad na maging hindi epektibo, na magdudulot ng ilang mga problema. Kapag nagdidisenyo, binigyan namin ng pansin ang mga kalabisan na disenyo at pinagtibay ang safetyquota upang maiwasan ang anumang mga problema. Ang tagubiling ito, nang walang pahintulot namin, ay hindi dapat kopyahin para sa anumang iba pang layunin.
