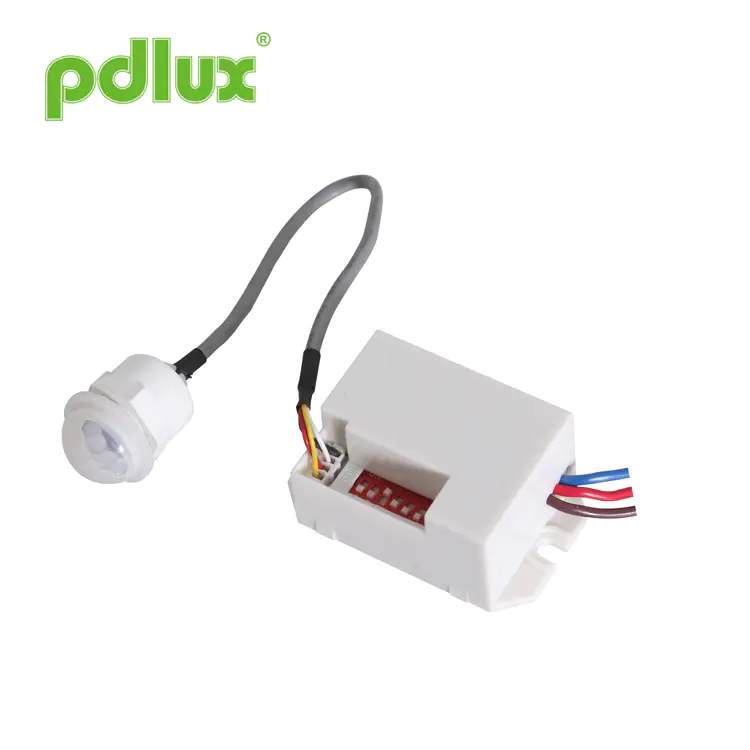

Mini Infrared Motion Sensor Smart Switch DC 12V Detector
  • Mini Infrared Motion Sensor Smart Switch DC 12V DetectorMini Infrared Motion Sensor Smart Switch DC 12V Detector

Mini Infrared Motion Sensor Smart Switch DC 12V Detector

Ang Mini Infrared Motion Sensor Smart Switch DC 12V Detector ay isang awtomatikong sensor ng sensor ng enerhiya, maaari itong makilala ang araw at gabi. Pinagtibay nito ang infrared detector, teknolohiya ng IC at SMD, kapag ang isang tao ay pumapasok sa hanay ng pagtuklas nito at na -trigger ito ay gumana, ang infrared detector ay i -on ang lampara, pagkatapos na iwanan niya ang saklaw nito, awtomatikong i -off ang lampara. Maaari itong makita ang nakapaligid na ilaw na pag -iilaw nang awtomatiko at itakda at ayusin ang halaga ayon sa pangangailangan ng katotohanan. Tulad ng, ang ilaw ay i -on at gumagana kapag ang nakapaligid na ilaw na pag -iilaw ay nasa ilalim ng halaga ng setting. Kapag lumampas ito sa halaga ng setting, ang ilaw ay titigil sa pagtatrabaho. Maaari itong mai-install sa panloob, koridor at pagbuo ng publiko.

Modelo:PD-PIR115

Magpadala ng Inquiry

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Mga pagtutukoy


Input 12 ± 1V DC Pag -alis ng saklaw 8m (22 ° C) (nababagay)
Output Max.12V DC, 2.5A / 30W Pag -alis ng anggulo 100 °
Light control <10 ~ 2000lux (nababagay) Temperatura ng pagtatrabaho -10 ~+40 ° C.
Setting ng oras 5S 、 30S 、 1min 、 3 min 、 5 min 、 8 min. (Adjustable) Paggawa ng kahalumigmigan ≤93%RH

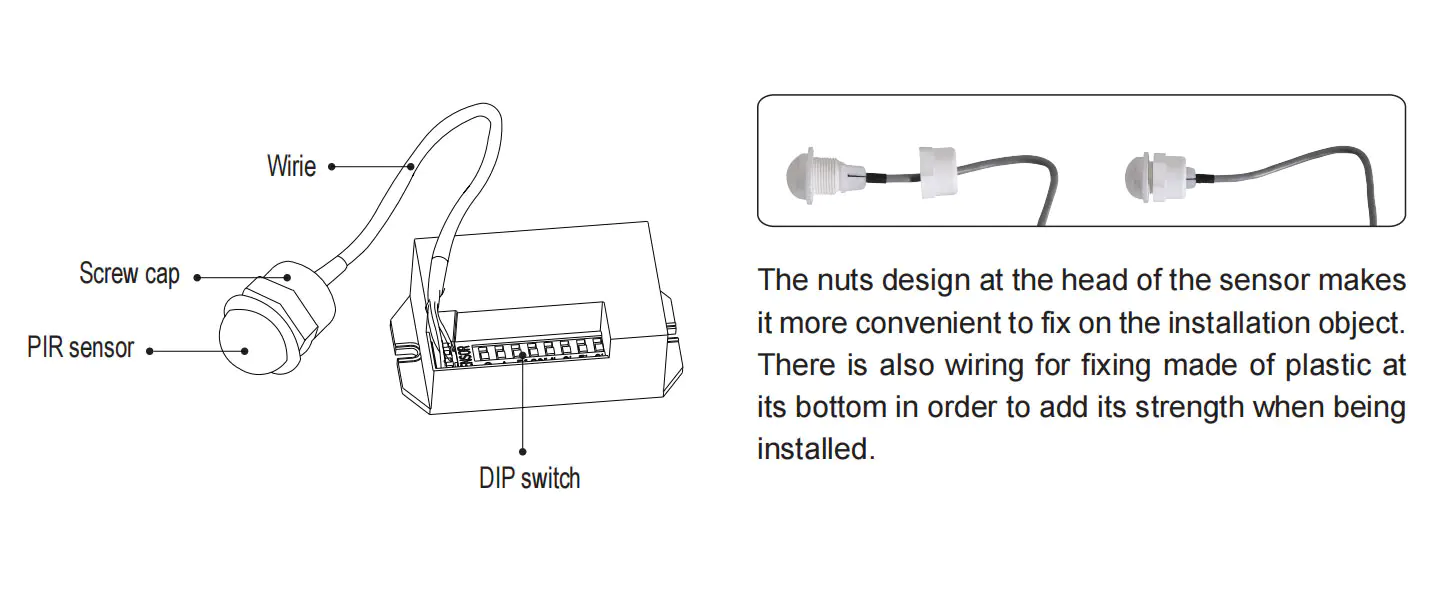

Pangalan ng bawat bahagi

Name Of Each Part

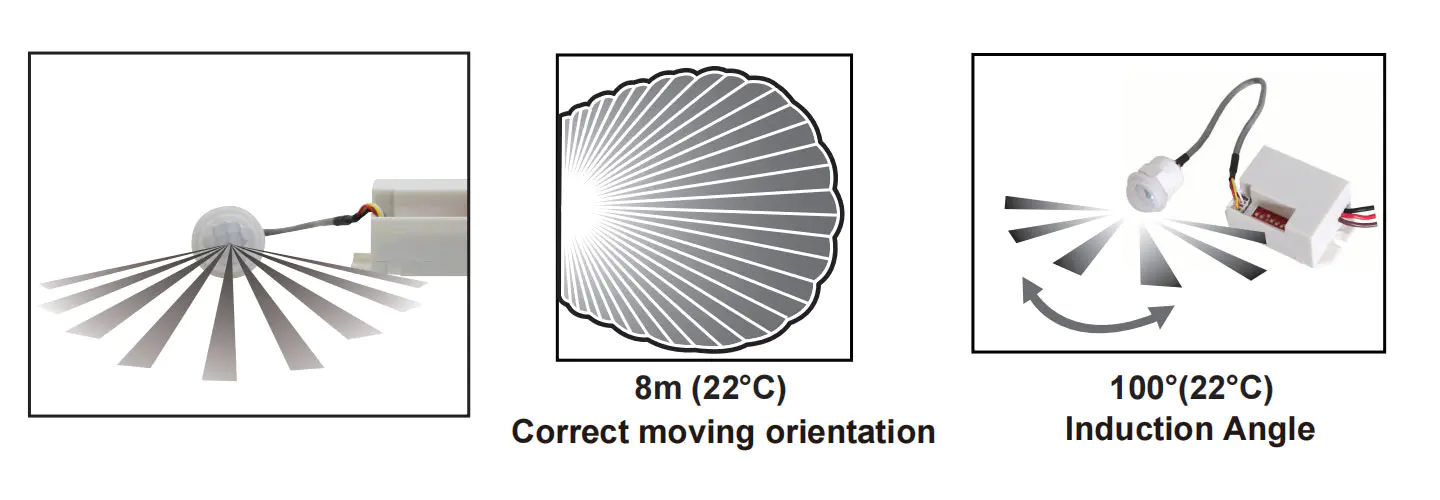

Impormasyon ng sensor

Sensor Information

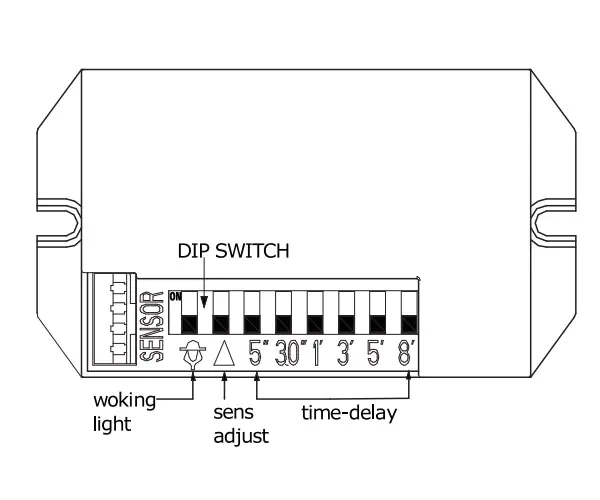

Function


1.Adopts 8-bit dip switch:
· Maaari kang pumili ng ilaw na nagtatrabaho upang gumana lamang sa ilaw sa ibaba ng 10lux o sa anumang ilaw;
· Adjustable sensitivity;
· Piliin ang oras ng pagtatrabaho-pagkaantala ng pag-load: 5s, 30s, 1min, 3min, 5min, 8min.
2.Ang oras na maaaring maantala ang pag -load ng trabaho
Awtomatikong: Ito ay muling nag-compute ng oras pagkatapos ng huling sensing;
3.Out Ikonekta ang infrared detector at sensitization resistor;
4.simple na istraktura at paggamit ng maginhawa.
Function

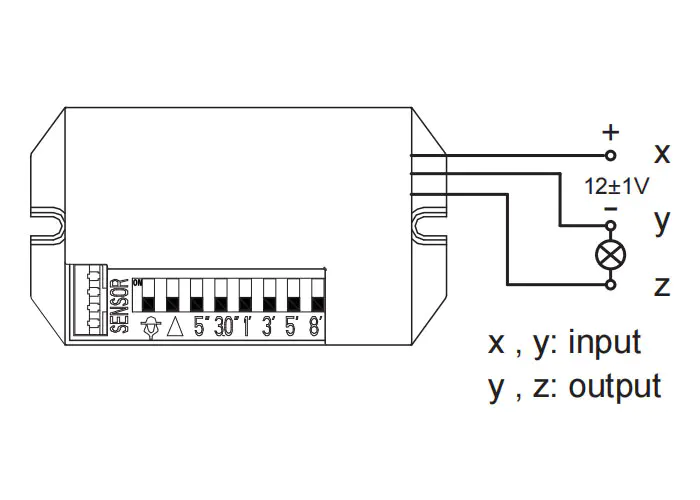

Figure ng koneksyon-wire


Ikonekta ang mga kable sa mga terminal ayon sa diagram.
Mga Kulay ng Wire: X- pula (+) y- itim (-) z- brown (+')
Babala: Huwag maikli ang circuit ng anumang mga terminal.
Connection-Wire Figure

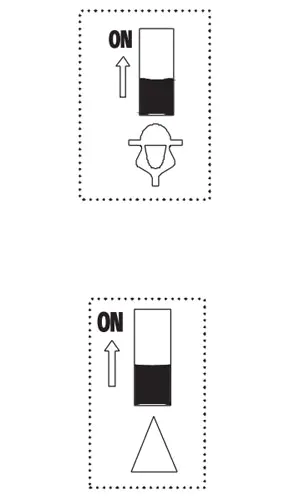

Setting ng switch ng switch


1.Working Light () Pagpili:
· Kapag walang slide sa ON, maaari itong gumana sa anumang light degree;
· Kapag slide sa on, maaari lamang itong gumana sa gabi (<10lux).
2. Sensitivity () Pagpili:
· Kapag walang slide sa, mataas na sensitivity;
· Kapag slide sa on, mababang sensitivity.
3. Oras-delay (5 ", 30" , 1 ', 3' , 5 ', 8')
Kapag pumili ng isang tiyak na oras-pagkaantala, i-slide mo lamang ito sa posisyon.
Dip Switch Setting


Pansin


Kapag gamitin ang produktong ito, mangyaring ayusin ang pagiging sensitibo sa isang naaangkop na posisyon na kailangan mo, Mangyaring huwag ayusin ang pagiging sensitibo sa maximum, upang maiwasan ang produkto ay hindi gumana Karaniwan na sanhi ng maling paggalaw.because ang sensitivity ay masyadong mataas na madaling makita ang Maling paggalaw sa pamamagitan ng hangin na humihip ng mga dahon at kurtina, maliliit na hayop, at maling paggalaw sa pamamagitan ng pagkagambala ng power grid at elektrikal na kagamitan. Lahat ng mga nangunguna sa produkto ay hindi Magtrabaho nang normal!
Kapag ang produkto ay hindi gumana nang normal, mangyaring subukang ibababa ang pagiging sensitibo naaangkop, at pagkatapos ay subukan ito.

Pagsubok


· Slide dip 5 ″ hanggang sa posisyon at iba pa ay nasa orihinal na posisyon;
· Lumipat sa kapangyarihan, pagkatapos ng pag -load ng pag -load, ang sensor ay pumasok sa matatag na estado ng pagtatrabaho;
· Sense ito minsan, ang pag -load ay naka -on, at pagkatapos ng 5s awtomatikong patayin ito;
La Off awtomatikong.

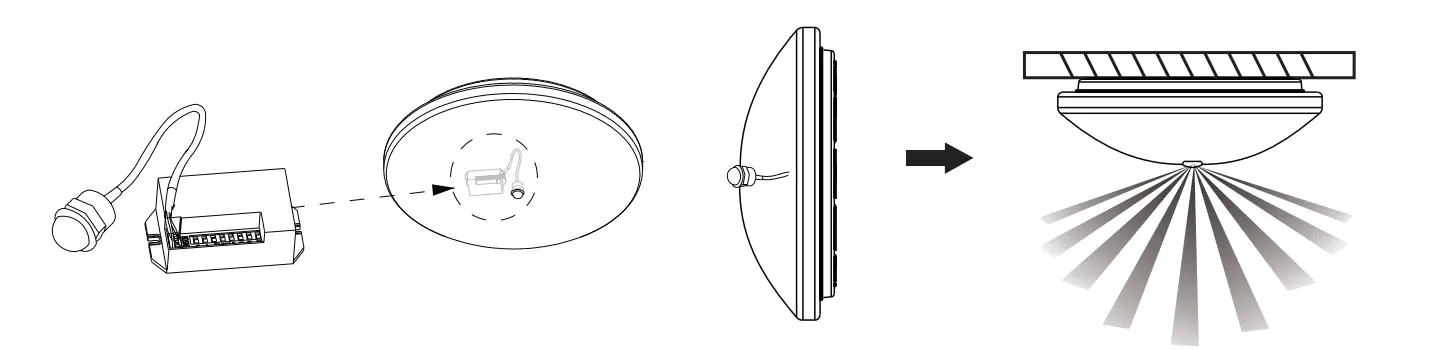

Para sa mga okasyon


Maaari itong mai-install sa panloob, koridor at pagbuo ng publiko.
Naka-install sa loob ng aparato na may mga non-metal na materyales.
Hal, idagdag ang sensor, mula sa isang normal na pag -iilaw hanggang sa awtomatikong lampara ng sensor.
For Occasions

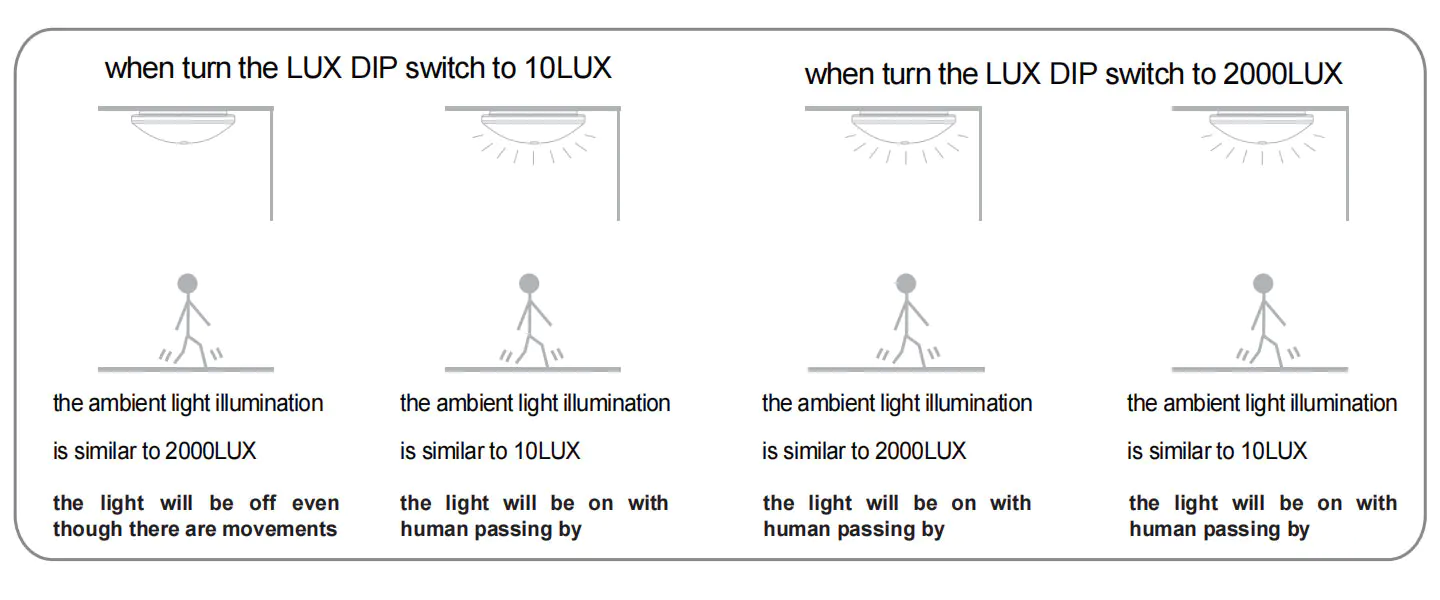

Ang prinsipyo ng pagpapatakbo ng light-control
Operating Principle Of The Light-Control

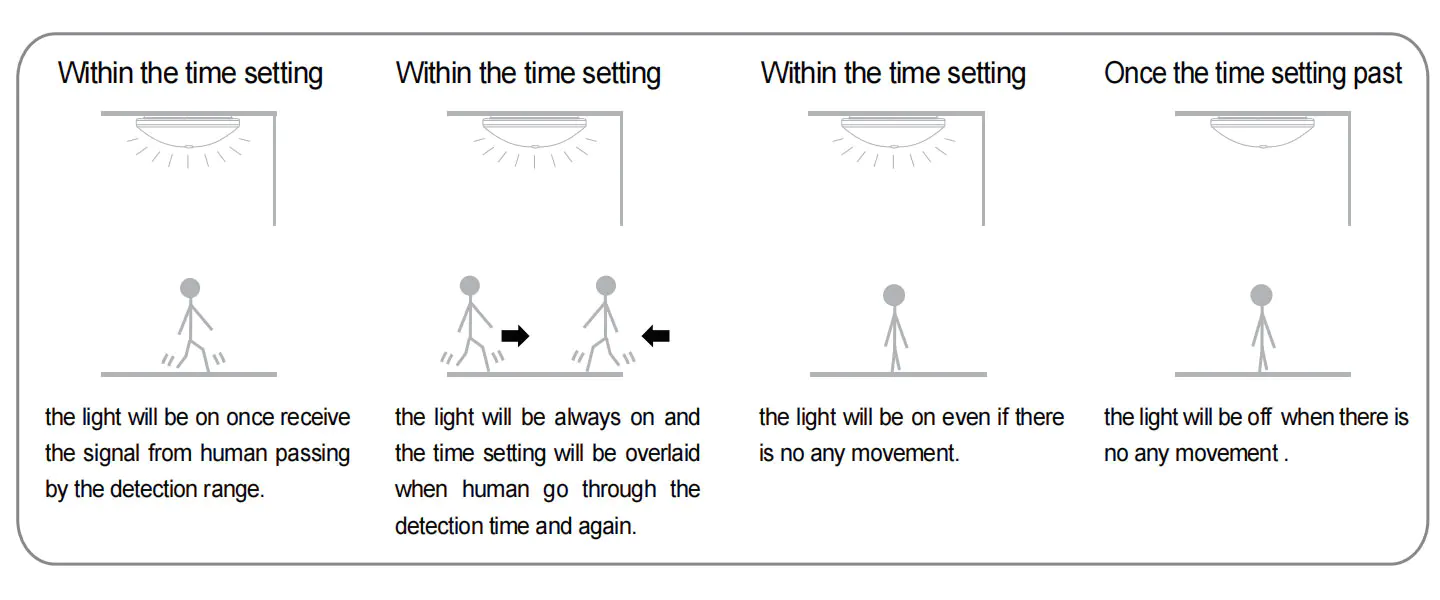

Pagpapatakbo ng prinsipyo ng setting ng oras
Operating Principle Of Time-Setting

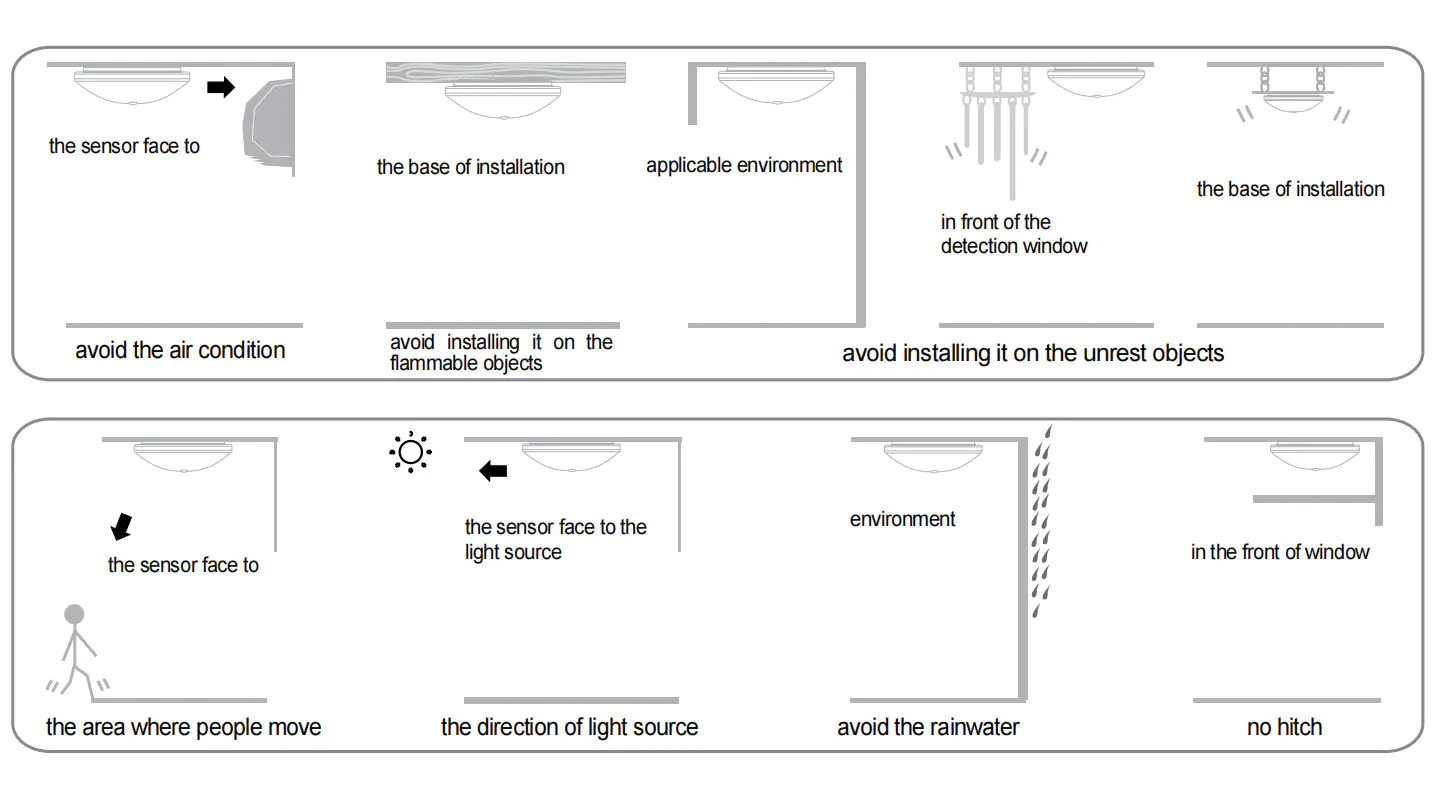

Bigyang -pansin ang pag -install
Pay Attention To Installation

Pansin


· Ang pag -install ng mga tauhan ay dapat na elektrisyan o may karanasan sa ugnayan;
· Siguraduhin na huwag i -install ang yunit sa lugar kung saan ang araw ay lumiwanag, kasalukuyang at pagbabago ng temperatura nang malinaw, halimbawa ng air conditioning, mainit na hangin;
· Huwag piliin ang sway object bilang pag -install ng base;
· Sa harap ng saklaw ng kahulugan ay dapat na walang hadlang o gumagalaw na bagay upang maimpluwensyahan ang pagtuklas nito.


Pansinin


1. Panatilihin ang mukha ng sensor sa lugar kung saan karaniwang gumagalaw ang tao.
2. Panatilihin ang mukha ng sensor sa posisyon ng nakapaligid na ilaw upang makakuha ng mas eksaktong setting ng pag -iilaw.
3. Kung matuklasan muli ang signal sa loob ng oras-pag-aalis, ang oras-pag-aalis ay higit na magsinungaling.

warning


● Kapag ginamit sa iba't ibang mga kapaligiran, mangyaring huwag ayusin ang pagiging sensitibo sa pinakamataas.
Dahil madaling humantong sa madepektong paggawa.
● Mangyaring kumpirmahin sa pag -install ng prefessional.
● Mangyaring putulin ang supply ng kuryente bago ang mga operasyon sa pag -install at pag -alis.
● Siguraduhin na pinutol mo ang kapangyarihan para sa mga layunin ng kaligtasan.
● Ang hindi tamang operasyon ay nagdulot ng pagkalugi, ang tagagawa ay hindi nagsasagawa ng anumang responsibilidad.
Kami ay nakatuon sa pagtaguyod ng kalidad ng produkto at pagiging maaasahan, gayunpaman, ang lahat ng mga elektronikong sangkap ay may ilang mga posibilidad na maging hindi epektibo, na magiging sanhi ng ilang mga problema. Kapag nagdidisenyo kami, binigyan namin ng pansin ang mga kalabisan na disenyo at pinagtibay na quota sa kaligtasan upang maiwasan ang anumang mga problema.
Ang tagubiling ito, nang walang pahintulot, ay hindi dapat kopyahin para sa anumang iba pang mga layunin.
