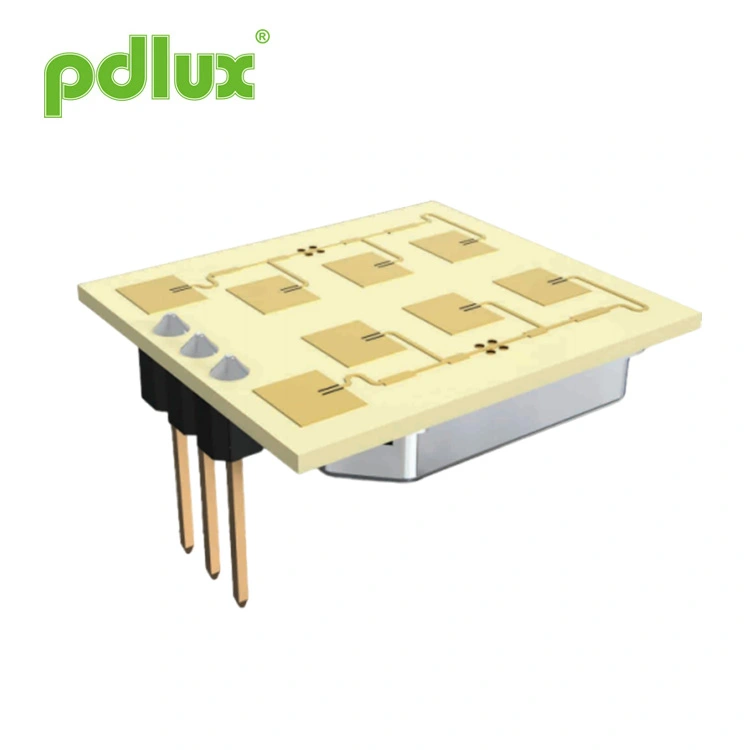

Millimeter-Wave 24GHz Security Radar Module
Nagbibigay ang Pdlux ng de-kalidad na Millimeter-Wave 24GHz Security Radar Module na gawa sa China. Isa itong K‑band narrow-angle, high-performance wave sensor na idinisenyo para sa non-contact hand-wave activation, intruder detection, at awtomatikong kontrol sa pinto. Sa isang advanced na amplifier circuit at MCU algorithm, sinusuportahan nito ang maraming gamit na application tulad ng mga hands-free switch at entry system. Ang sensor ay naghahatid ng maaasahan, nakatutok na pagtuklas habang sumusunod sa mga internasyonal na pamantayan kabilang ang EN 300440, FCC Part 15.249, RED, RoHS, at REACH, na tinitiyak ang kaligtasan at responsibilidad sa kapaligiran para sa iba't ibang pangangailangan sa seguridad at automation.
Modelo:PD-V18-A
Magpadala ng Inquiry
PD-V18-A 24.125GHz Microwave Motion Sensor
Aplikasyon
Sensor ng wave ng kamay na walang contact
Makitid na anggulo mataas na pagganap
Na-detect ang nanghihimasok
Sensor ng wave ng kamay na walang contact
Makitid na anggulo mataas na pagganap
Na-detect ang nanghihimasok
Ang PD-V18-A ay isang K-band (24.125GHz) narrow-angle na high-performance wave
sensor. Gamit ang algorithm ng amplifier circuit at MCU, application
ang mga produktong may iba't ibang function ay maaaring gawin.
Halimbawa: ito ay ginagamit para sa hand-waving non-contact induction automatic
pinto, hand-waving non-contact induction switch at iba pang aplikasyon
mga produkto.
Ayon sa EN 300440-V2.1.1, EN 62479：2010
RED na direktiba - 2014/53/EU
Ayon sa FCC Part 15.249
Ayon sa EN 62321, direktiba ng ROHS - 2011/65/EU
Ayon sa REACH directive - 1907/2006/EC
RED na direktiba - 2014/53/EU
Ayon sa FCC Part 15.249
Ayon sa EN 62321, direktiba ng ROHS - 2011/65/EU
Ayon sa REACH directive - 1907/2006/EC

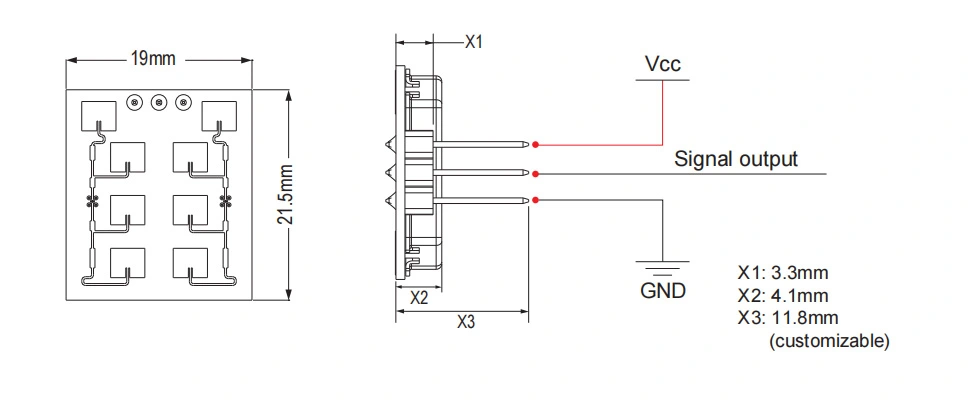

Laki ng mga produkto
Mga Teknikal na Parameter
| Parameter | Mga Tala | Min | Typ | Max | Mga yunit |
| Supply Boltahe | Vcc | 3.0 | 5.0 | 5.25 | V |
| Kasalukuyang Pagkonsumo | lcc | 20 | 30 | 35 | mA |
| Mode ng Operasyon | Pinapatakbo ng PWM, makokontrol nito ang kasalukuyang gumagana sa 3-15mA | ||||
| Lapad ng Pulse | Tpulse | 10 | μs | ||
| Operating Temperatura | Nangunguna | -30~+65 | ℃ | ||
| Temperatura ng Imbakan | Tstg | -10 | +60 | ℃ | |
| Matatag na Oras |
|
<5 |
|
μSec | |
| ingay | 3.5 | 4.5 | 4.5 | mVrms | |
| Setting ng Dalas | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Imbakan ng Ambient Humidity | 45%~65% | RH | |||
BABALA: Ang aktwal na hanay ng pagtuklas ay nauugnay sa nakuha ng signal amplification ng circuit, ang pangkalahatang layout ng PCBA at ang threshold ng MCU.
Tandaan1: Ang mga radiated emission ay idinisenyo upang matugunan ang mga panuntunan ng FCC at CE.
Tandaan2: Ang Received Signal Strength(RSS) ay sinusukat sa kabuuang 1 Ways path loss na 70dB.
Tandaan3: Ang mga boltahe ng ingay ay sinusukat mula 10Hz hanggang 100Hz sa Output port, sa loob ng Anechoic chamber.
Tandaan4: Inirerekomenda ang pagpapatakbo ng pulso
