PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module

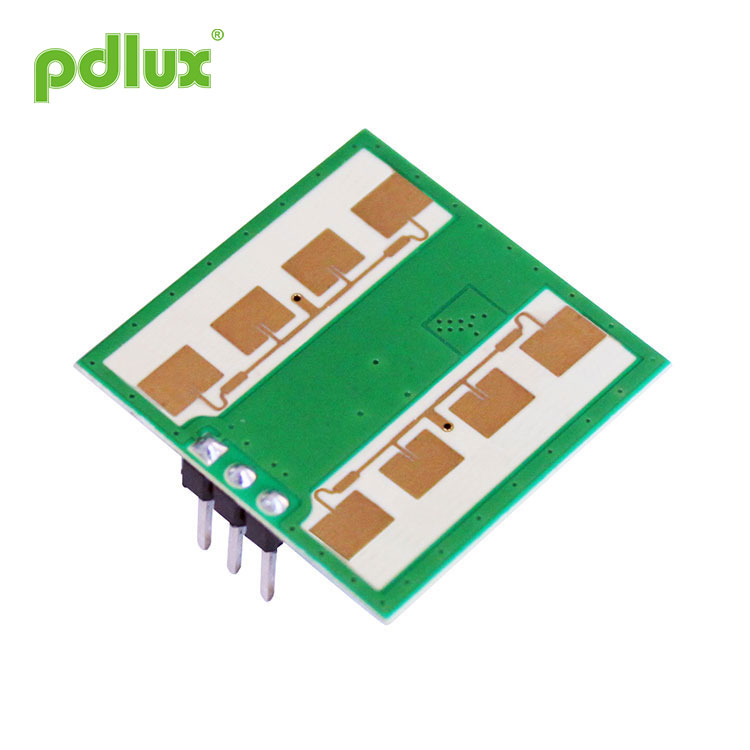

Ang PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module ay isang K-Band Bi-Static Doppler transceiver modlue. Kung built-in na Resonator Oscillator (CRO). Ang modyul na ito, ang PD-V12 ay gumagamit ng flat Plane Antenna, na angkop para sa mounting ng pader. Maaari nitong mapabuti ang kakayahang tumanggap ng signal sa harap at mabawasan ang flank blind area nito. Ang pagganap nito ay mas mahusay kaysa sa mga sensor sa merkado.

Modelo:PD-V12

Ipadala ang Enquiry

Paglalarawan ng Produkto

PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module





Paglalapat ng PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module

â € ¢Matalinong switch

â € ¢Lumipat sa dingding

â € ¢Nakakakita ng nanghihimasok




Pattern ng antena beam

Ang PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module ay isang K-Band Bi-Static Doppler transceiver modlue. Kung built-in na Resonator Oscillator (CRO). Ang modyul na ito, ang PD-V12 ay gumagamit ng flat Plane Antenna, na angkop para sa mounting ng pader. Maaari nitong mapabuti ang kakayahang tumanggap ng signal sa harap at mabawasan ang flank blind area nito. Ang pagganap nito ay mas mahusay kaysa sa mga sensor sa merkado.

Ang modyul na ito ay mainam na maging kaaya-aya para sa occupancy sensor sa awtomatikong mga switch ng ilaw. Ang lt ay maaari ding magamit para sa kisame mount intruder detector.


Ayon sa EN 300440-V2.1.1㠀 EN 62479:2010,
Direktibong RED-2014/53 / EU

Ayon sa FCC Bahagi 15.249
Ayon sa EN 62321, direktiba ng ROHS - 2011/65 / EU
Ayon sa direktoryo ng REACH - 1907/2006 / EC


Laki ng PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module


Parameter Mga tala Min Tipong Max Mga Yunit
Supply Boltahe Vcc 3 5 5.25 V
Kasalukuyang Pagkonsumo Icc 20 35 38 mA
Operation Mode Pinapagana ng PWM, makokontrol nito ang kasalukuyang gumaganang 3-15mA
Lapad ng Pulso Tpulse 10 μs
Temperatura ng Pagpapatakbo Tuktok -30 ~ + 85 +100 (Max.) 8C
Temperatura ng Imbakan Tstg -10
60 ° C
Matatag na Oras
<5 μSec
Pagtatakda ng Dalas f 24 24.125 24.25 GHz
Radiated Power (EIRP) Pout <2.0 <2.5 <3.0 mW
Paglalagay ng Humidity sa paligid 45% ~ 65% RH


BABALA ng PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module: Ang aktwal na saklaw ng pagtuklas ay nauugnay sa nakuha ng signal amplification ng circuit, ang pangkalahatang layout ng PCBA
at ang threshold ng MCU.


Note1: Ang mga sinasag na emissions ay idinisenyo upang matugunan ang mga patakaran ng FCC at CE.
Note2: Ang Natanggap na Lakas ng Signal (RSS) ay sinusukat sa kabuuang 1 Mga paraan ng pagkawala ng landas ng 70dB.
Note3: Ang mga voltages ng ingay ay sinusukat mula 10Hz hanggang 100Hz sa Output port, sa loob ng isang silid ng Anechoic.
Note4: pagpapatakbo ng pulso
