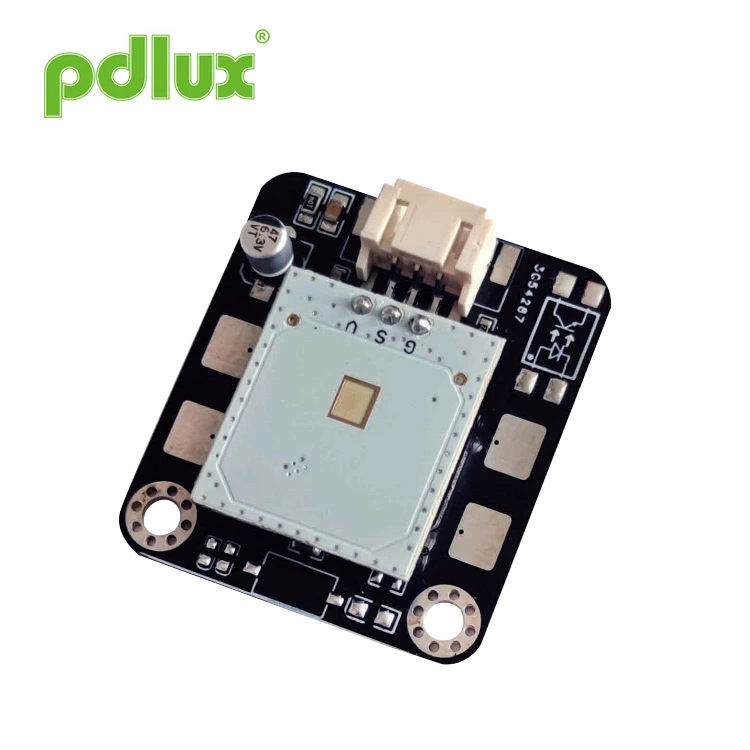

24GHz Home Security Intrusion Radar Sensor

Ang PD-V18-M1 ay isang application module na binubuo ng isang super millimeter wave sensor at isang amplification circuit + MCU dinisenyo para sa non-contact control. Maaari din itong tawaging controller module para sa close-range na wave sensing. Ang aplikasyon nito napakalawak ng mga sitwasyon, maaari mong kontrolin ang gawaing elektrikal o patayin gamit ang isang pag-wagayway ng iyong kamay sa iba't ibang anggulo ng 10-30cm, at maaari ka ring bumuo ng iba't ibang mga produksyon sa bilang ng mga swing. Halimbawa: isang indayog upang buksan ang de-koryenteng pinto; dalawang swings para buksan ang lighting system.

Lalo na pagkatapos ng binyag ng epidemya, ang mga tao ay may taos-pusong pagtutol sa switch ng pampublikong contact. Ito ay para dito dahilan na nakabuo kami ng wave sensor system, na maaari ding ilapat sa mga katulad na elektrikal at elektroniko mga produkto, para magkaroon ka ng mas maraming puwang para sa imahinasyon.

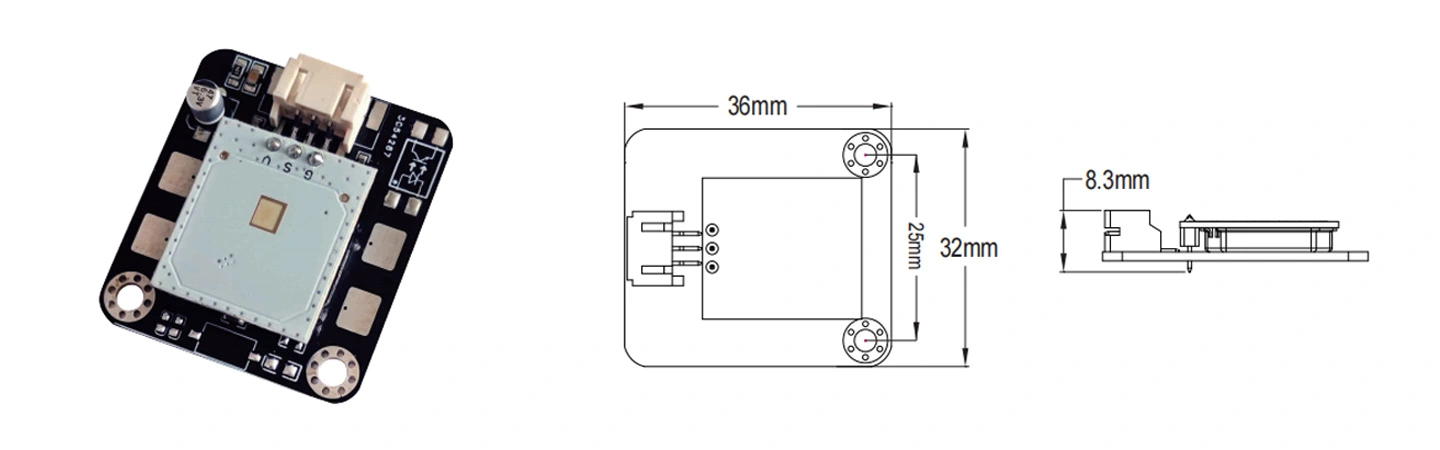

Ito ay isang application module na partikular na idinisenyo para sa non-contact control. Sa simula ng disenyo, ganap na namin isinasaalang-alang ang aplikasyon ng mga produkto sa iba't ibang produkto, kaya espesyal naming idinisenyo ang millimeter wave mobile sensor (24.125GHz) volume sa isang ultra-maliit na laki, at ang signal amplification circuit at ang MCU ay binalak sa isang PCB, na siksik at matatag. Ang mga module na maaaring ilapat sa hanay ng 10-30cm ay maaaring makontrol ang mga electrical appliances sabay wave ng kamay. Maaaring ilapat ito ng mga user sa iba't ibang produkto kung kinakailangan. Maaaring i-customize ang sensing distance ayon sa pangangailangan ng customer.

1. Upang maiwasan ang pagkasira ng kagamitan, dapat mag-ingat. Ang mga hakbang sa proteksyon ng ESD ay dapat gawin sa lahat mga yugto ng pag-iimbak, paghawak, pagpupulong, at pagsubok. Huwag hawakan ang radar antenna at mga pin ng modyul na ito, at huwag
pindutin ang mga pin gamit ang isang multimeter upang sukatin. 2. Para sa PD-V18-M1 na naka-install sa labas, makikita ng detector ang signal ng patak ng ulan kapag umuulan. Iyon ay, ang radar detector na naka-install sa labas sa araw ng tag-ulan ay maaaring makakita ng mga patak ng ulan.

Dahil sa millimeter wave sensor na ginamit, ang metal na materyal ay hindi maaaring gamitin sa harap ng sensor, at ang engineering plastic ay dapat gamitin bilang materyal ng pabahay. Dahil ito ay isang maliit na power signal transceiver, ang kapal ng casing ay mayroon ding tiyak na antas ng pagkakaiba sa pagpapahina ng signal. Bago mag-order, dapat na ganap na ipaliwanag ng user ang kapaligiran ng paggamit at mga kinakailangan, at kung kinakailangan, ang mga produktong kailangang i-install ay maaaring ibigay sa amin, at maaari naming iangkop ang mga ito.
Ang epekto ng produktong ito ay bahagyang mag-iiba kapag ginamit sa iba't ibang mga produkto. Maaaring humiling ang mga user na mag-order ng bersyon na may sensitivity trimming, at maaaring ipaliwanag nang maaga ang mga espesyal na kinakailangan gamit ang PDLUX. Maaaring mapili ang iba't ibang sensor at software algorithm ayon sa iba't ibang pangangailangan ng user.

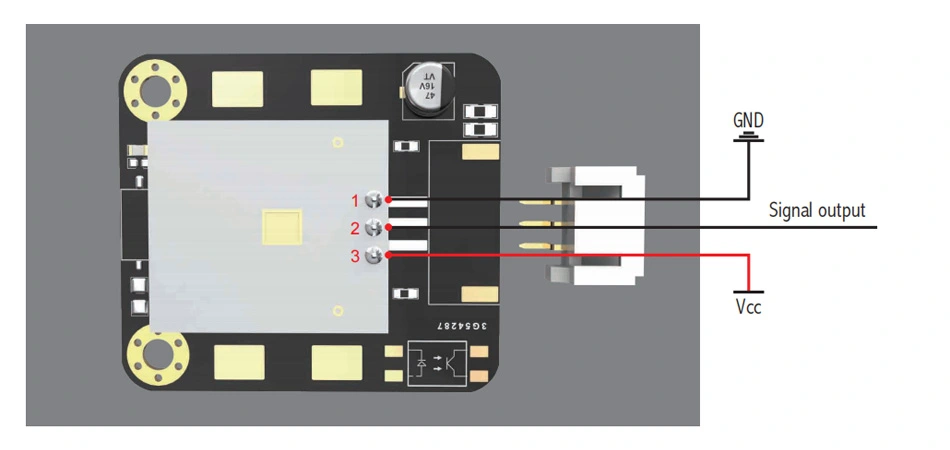

Ang module na ito ay maaaring gumana sa isang 3V-5V na walang interference na DC power supply.

Ano ang maaaring mangyari:Sa kawalan ng gumagalaw na bagay na gumagalaw sa loob ng hanay ng pagtuklas, ang nasubok na maling operasyon ay kadalasang sanhi ng isang malakas na pinagmumulan ng interference. Halimbawa, interference sa pamamagitan ng power cord sa serye; Halimbawa, pagkagambala mula sa mga mobile phone; Halimbawa, ang malakas na interference na dulot ng arc kapag hinang ang welding machine. Paki-double check ang mga pinagmumulan ng panghihimasok sa itaas para sa pagkakaroon ng.
Ang mga paalala sa itaas ay inaasahan na maingat na basahin at maunawaan.
