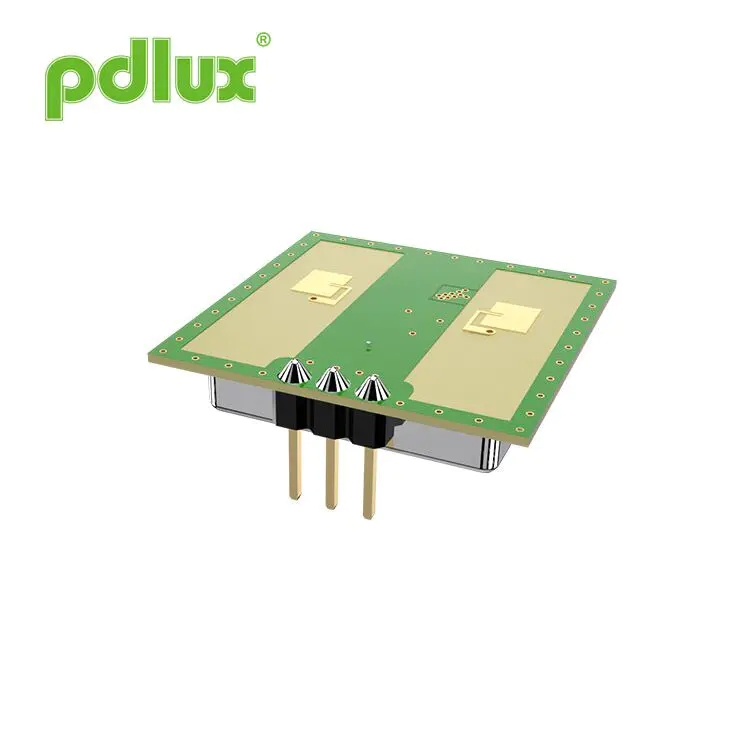

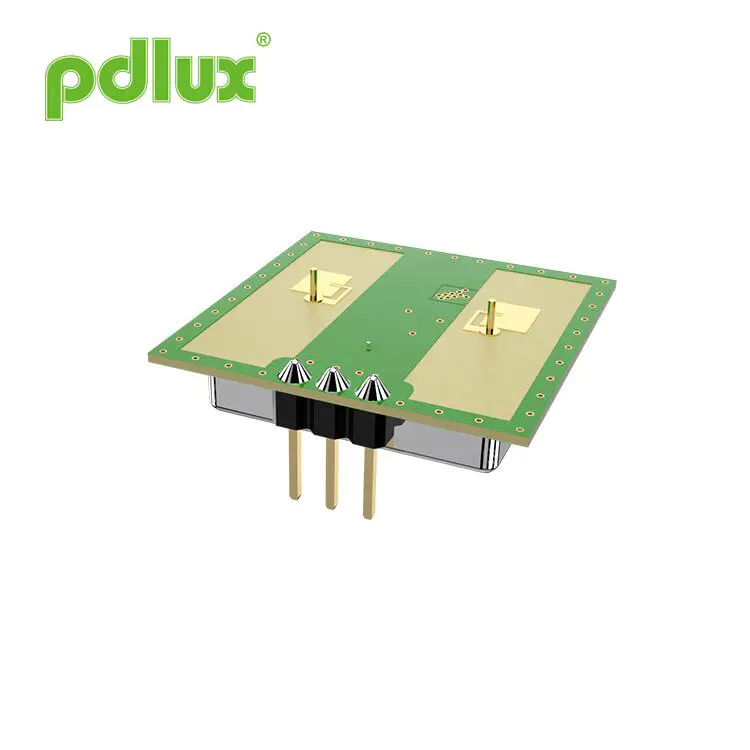

PDLUX PD-V12360A/B K-band High-Sensitivity Motion Sensor para sa Smart Switch & Security

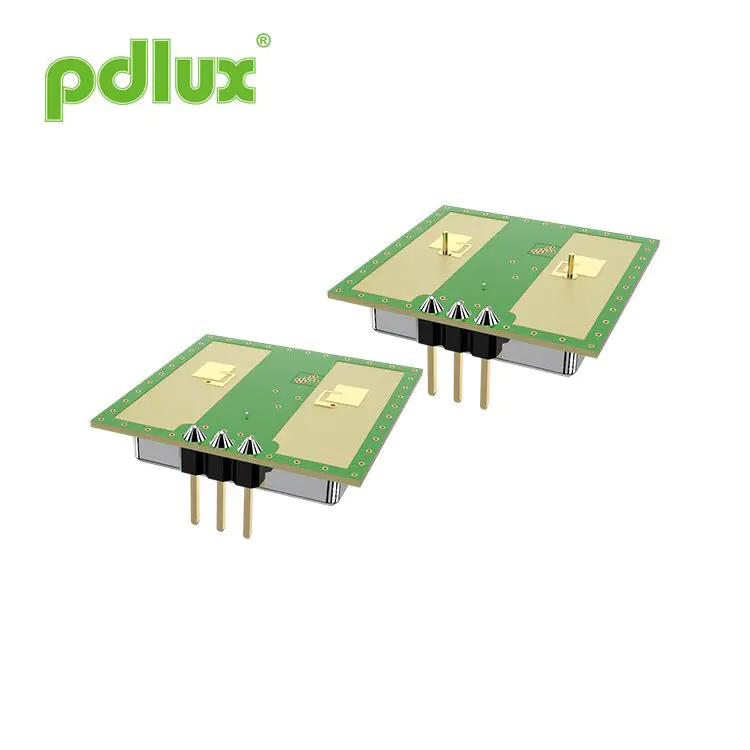

Ang PDLUX PD-V12360A/B K-band na High-Sensitivity Motion Sensor para sa Smart Switch & Security ay isang patentadong high-sensitivity sensor na binuo ng Technical Team ng PDLUX para sa K-band 360 degree detection. Kasama dito ang v12360a at v12360b. Ang pagkakaiba sa pagganap sa pagitan ng A at B ay namamalagi sa iba't ibang mga radii ng pagtuklas.
Modelo:PD-V12360A/B
Magpadala ng Inquiry
PD-V12360A/B 24.125GHz Microwave Motion Sensor
Application
.Intelligent switch
.Wall-Hung switch
.Intruder detect
Ang sensor ng serye ng PD-V12360 ay isang patentadong high-sensitivity sensor na binuo ng Teknikal na pangkat ng PDLUX para sa K-band 360 degree detection. Ang PDLUX PD-V12360A/B K-band na High-Sensitivity Motion Sensor para sa Smart Switch & Security ay may kasamang V12360A at V12360B. Ang pagkakaiba sa pagganap sa pagitan ng A at B ay namamalagi sa iba't ibang pagtuklas Radii. Kapag naka -install sa isang mababang taas, ang anggulo ng pagtuklas ng v12360a ay mas malaki kaysa doon ng v12360b. Ang anggulo ng 360 degree detection ng v12360a ay 120 degree (mangyaring sumangguni sa figure sa ibaba), na maaaring magamit para sa pag -install ng mga produkto na may taas na mas mababa sa 5 metro. Ang anggulo ng 360 degree detection ng V12360B ay 80 degree, na maaaring magamit para sa pag -install ng mga produkto na may taas na mas mababa sa 10 metro. (Mangyaring sumangguni sa sumusunod imahe). Ang pagpapalawak ng sensitivity ng pagtuklas nito ay nakasalalay sa signal-to-ingay na ratio ng Ang circuit circuit na idinisenyo ng gumagamit at ang algorithm ng programa ng MCU. Dahil sa malawak at nababaluktot na saklaw ng aplikasyon ng ganitong uri ng analog sensor. Ito ay pa rin malawak na ginagamit.

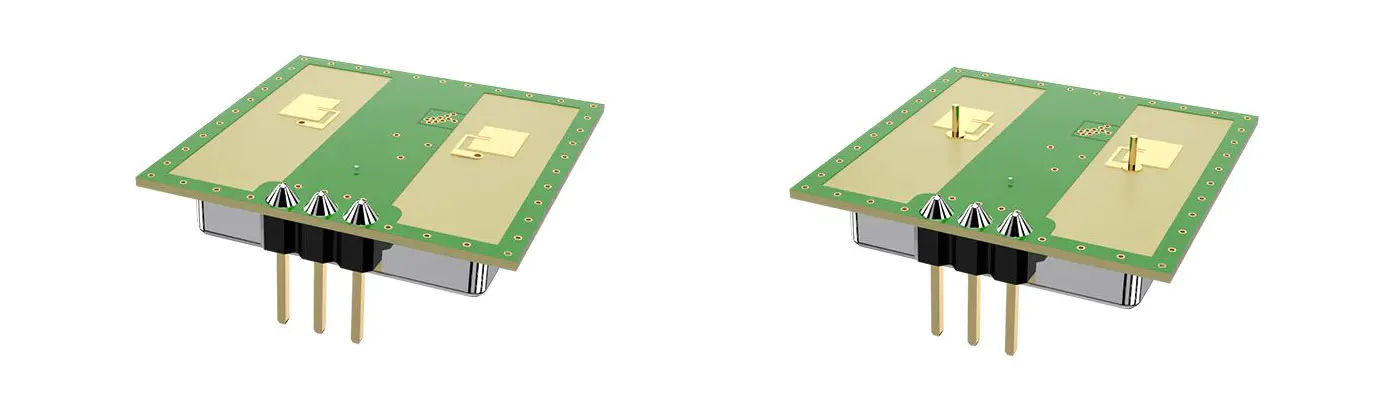

Laki ng mga produkto

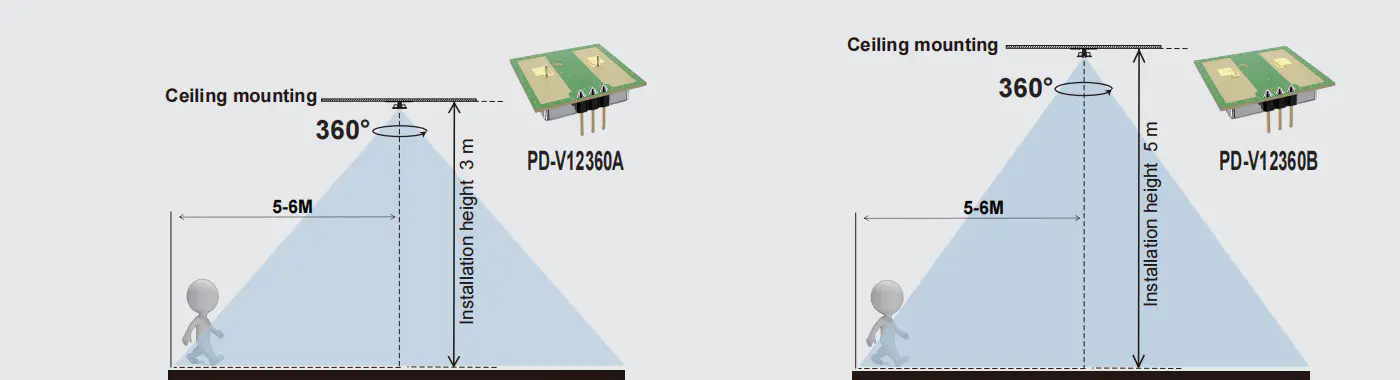

Saklaw ng pagtuklas
Mga teknikal na parameter
| Parameter | Mga Tala | Min | Typ | Max | Mga yunit |
| Supply boltahe | VCC | 3.0 | 5.0 | 5.25 | V |
| Kasalukuyang pagkonsumo | ICC | 20 | 35 | 38 | Ma |
| Mode ng operasyon | Pinapagana ng PWM, maaari nitong kontrolin ang kasalukuyang nagtatrabaho sa 3-15mA | ||||
| Lapad ng pulso | Tpulse | 10 | μs | ||
| Temperatura ng pagpapatakbo | Tuktok | -30 ~+85 | ℃ | ||
| Temperatura ng imbakan | TSTG | -10 | +60 | ℃ | |
| Matatag na oras |
|
<5 | μsec | ||
| Ingay |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Setting ng Kadalasan | f | 24.000 | 24.125 | 24.250 | GHz |
| Isang Radiated Power (AUTHP) | Pout | <2.0 | <2.5 | <3.0 | MW |
| Pag -iimbak ng ambient na kahalumigmigan | 45%~ 65% | Rh | |||
Babala: Ang aktwal na saklaw ng pagtuklas ay nauugnay sa pagkakaroon ng signal amplification ng circuit, ang pangkalahatang layout ng PCBA at ang threshold ng MCU.
Tandaan1: Ang radiated emissions ay idinisenyo upang matugunan ang mga patakaran ng FCC at CE.
Tandaan2: Ang natanggap na lakas ng signal (RSS) ay sinusukat sa kabuuang 1 paraan ng pagkawala ng landas ng 70dB.
Tandaan3: Ang mga boltahe ng ingay ay sinusukat mula 10Hz hanggang 100Hz sa output port, sa loob ng isang silid ng anechoic. Tandaan4: Pulse Operation
Espesyal na paalala
Dahil sa kabuuang kapal ng circuit board na 0.52mm lamang. Ang paglalapat ng labis na lakas ng pag -ilid sa mga pin ay maaaring maging sanhi ng masira ang foil ng tanso. Sanhi Malfunction ng sensor.
