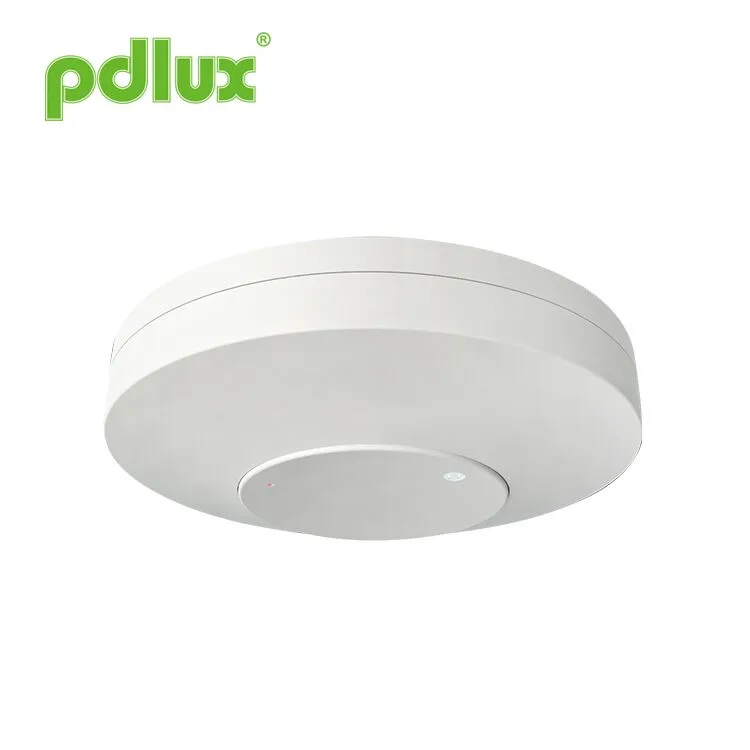

PDLUX PD-M330-C 5.8GHz MMWave Human Presence Detector
Gumamit ng FMCW upang makita ang mga tao sa isang tinukoy na lugar. Sa pamamagitan ng pagsasama ng pagproseso ng signal ng radar na may tumpak na algorithm ng pagtuklas ng tao, maaaring makamit ang mataas na sensitivity ng pagtuklas ng tao, na maaaring makita ang paglipat at nakatigil na mga target ng tao. Ang biological presensya (higit sa lahat ang katawan ng tao) na may mga katangian tulad ng paghinga at tibok ng puso sa saklaw ng pagtuklas ay napansin, upang ang katawan ng tao ay maaaring madama nang walang mga paggalaw ng katawan, kabilang ang mga natutulog na tao.
Modelo:PD-M330-C
Magpadala ng Inquiry
Buod
Gumamit ng FMCW upang makita ang mga tao sa isang tinukoy na lugar. Sa pamamagitan ng pagsasama ng pagproseso ng signal ng radar na may tumpak na algorithm ng pagtuklas ng tao, maaaring makamit ang mataas na sensitivity ng pagtuklas ng tao, na maaaring makita ang paglipat at nakatigil na mga target ng tao. Ang biological presensya (higit sa lahat ang katawan ng tao) na may mga katangian tulad ng paghinga at tibok ng puso sa saklaw ng pagtuklas ay napansin, upang ang katawan ng tao ay maaaring madama nang walang mga paggalaw ng katawan, kabilang ang mga natutulog na tao.
Mga pagtutukoy
| Dalas ng pagpapatakbo: | 5.8GHz |
| Na -rate na pagkarga: | 800W (Resistive)/300W (capacitive) |
| Na -rate na boltahe: | 100-240V AC, 50/60Hz |
| Output signal: | On/off switch |
| Pagkonsumo ng kapangyarihan ng standby: | <0.4w |
| Taas ng Pag -install: | 2.5-6m |
| Radius ng pagtuklas: | > 2-6m (nababagay) |
| Saklaw ng Light Control: | 5-300lux - Araw |
| Pagkaantala ng pag -shutdown: | 10 segundo hanggang 8 minuto (Itakda ang pagkaantala ng pagkaantala oras kung kinakailangan) |
| Antas ng Proteksyon: | IP20 |

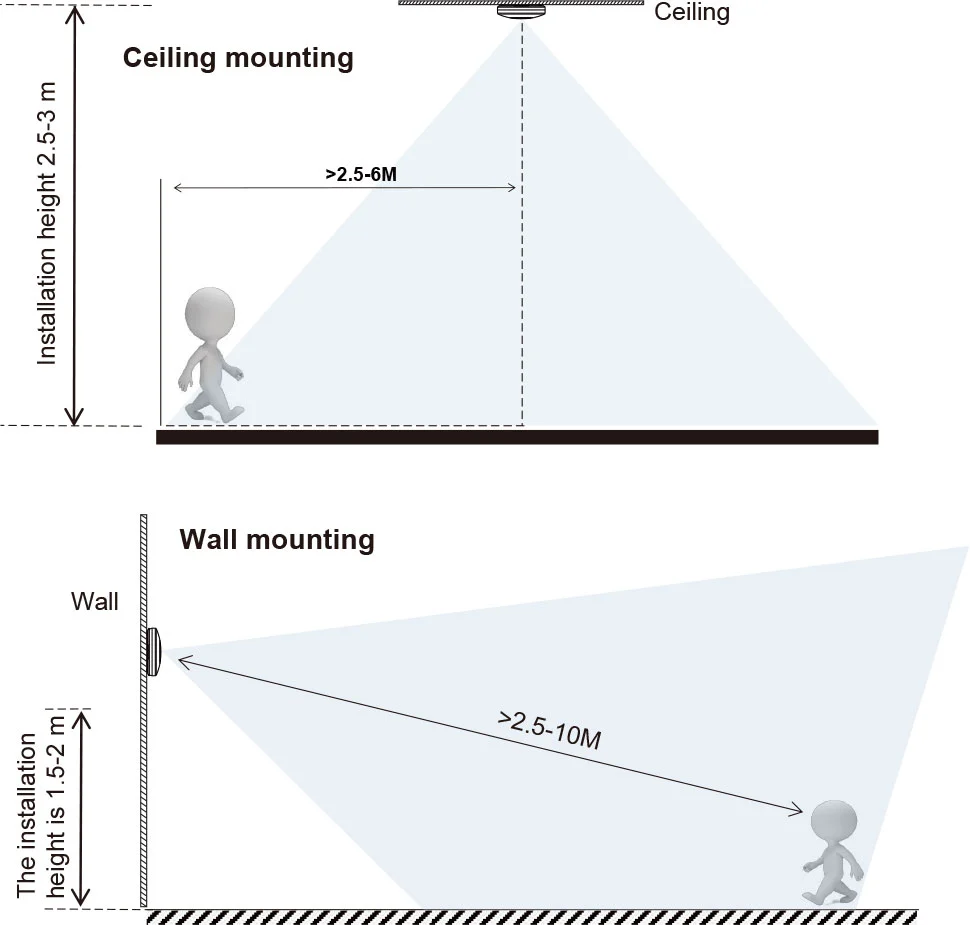

Ang diagram ng eskematiko ng pamamahagi ng lugar ng pagtuklas
Function
Kilalanin ang awtomatikong araw at gabi. Maaaring ayusin ang nakapaligid na ilaw ayon sa iyong pagnanais: Kapag lumiko sa araw (max), gagana ito sa araw at sa gabi. Kapag bumaling sa buwan (min), gagana lamang ito sa ilalim ng mas mababa sa 10lux na kalagayan. Tulad ng para sa pagsasaayos, mangyaring sumangguni sa paraan ng pagsubok.
Patuloy na idinagdag ang Time-Delay: Kapag natatanggap nito ang pangalawang signal ng induction pagkatapos ng unang inductor, kukunin nito ang oras nang higit pa sa natitirang bahagi ng pag-aalis ng pangunahing. (Itakda ang Oras)
Pag -aayos ng pagkaantala: Maaaring itakda kung kinakailangan. Ang minimum na halaga ay 10 segundo, at ang maximum na halaga ay 8 minuto

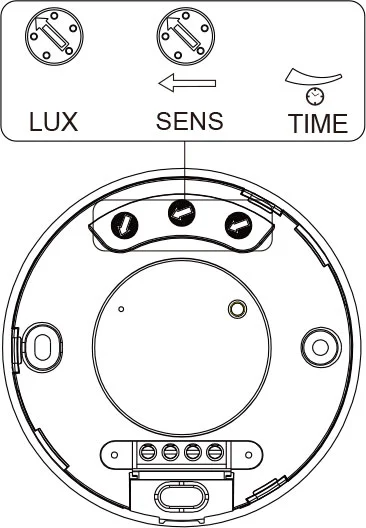

(1) setting ng light-control
Ayusin ang ilaw sa pagtatrabaho. Lumiko sa sunud-sunod upang madagdagan ito at i-anti-clockwise upang bawasan ito. Kapag lumiko sa Mini, gagana lamang ito sa ibaba ng light-control tungkol sa 10lux, kapag lumiko sa Max, maaari itong gumana ng anumang light-control.
(2) Pagtatakda ng Oras
Ayusin ang setting ng oras ng pag -load ng trabaho. Lumiko sa sunud -sunod upang madagdagan ito at i -anticlockwise upang bawasan ito. Ang setting ng oras ay tungkol sa 8min kapag lumiko sa max, at ang setting ng oras ay tungkol sa 10sec kapag lumiko sa min.
(3) setting ng saklaw ng pagtuklas (pagiging sensitibo)
Ang distansya ng pagtuklas ay minimum kapag lumiliko ang counterclockwise sa ilalim, at maximum kapag lumiliko sa sunud -sunod sa ilalim.
Ang maximum na saklaw ng target na radar detection ay 6m straight line distansya sa pagitan ng katawan ng tao at sensor, at ang saklaw ng pagtuklas ay 2-6m.
Tandaan: Kapag ang ilaw ay awtomatikong, aabutin ng 1 segundo bago ang sensor ay handa na upang makita ang isa pang kilusan, iyon ay, ang signal lamang ang napansin ng 1 segundo ay ang ilaw ay maaaring awtomatiko.
Ito ay higit sa lahat para sa pagsasaayos ng oras ng pagkaantala mula sa sandaling nakita ng signal at light auto-on hanggang sa light auto-off. Maaari mong tukuyin ang oras ng pagkaantala sa iyong praktikal na pangangailangan. Ngunit mas mapababa mo ang oras ng pagkaantala para sa pag-save ng enerhiya, dahil ang sensor ng infrared ay may pag-andar ng patuloy na pandama, iyon ay, ang anumang kilusan na napansin bago ang oras ng pagkaantala ay muling magsisimula ang timer at ang ilaw ay magpapatuloy lamang kung mayroong tao sa saklaw ng pagtuklas.

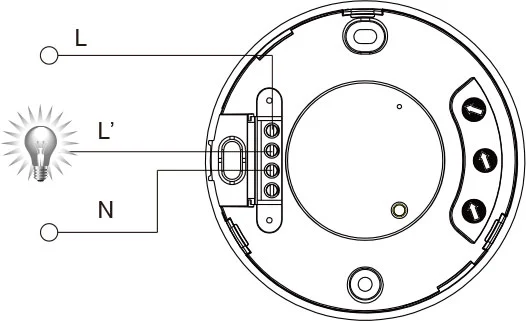

Diagram ng koneksyon-wire
● Ikonekta ang N, L na may kapangyarihan;
● Ikonekta n, l 'na may pag -load.

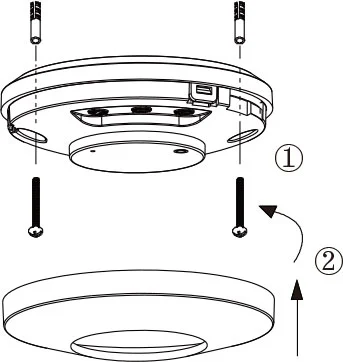

Pagtuturo ng Pag -install
Tandaan:
Bago i -install ang Switch Off Power
Pagsubok
1. Lumiko ang lux knob clockwise hanggang sa maximum (araw). Lumiko ang oras ng knob anti-clockwise hanggang sa minimum.Turn sensor knob nang sunud-sunod hanggang sa maximum.
2. Matapos ang kapangyarihan sa, kung walang patuloy na signal na napansin, ang kinokontrol na pag -load ay titigil sa pagtatrabaho pagkatapos ng 10 segundo hanggang 8 minuto.
3. Kapag napansin, ang pag -load ay gumagana at ang ilaw ng tagapagpahiwatig ay nasa. Matapos ang 10 segundo hanggang 8 minuto, kung walang patuloy na signal na napansin, ang ilaw ng tagapagpahiwatig ay tumitigil sa pagtatrabaho. Kung ang isang signal ay napansin pagkatapos ng 10 segundo, ang pag -load ay dapat magsimulang magtrabaho, ang ilaw ng tagapagpahiwatig ay dapat magaan, at itigil ang pagtatrabaho pagkatapos ng 5 segundo hanggang 8 minuto. Sa oras na ito, walang patuloy na signal ang napansin.
4. Paikutin ang lux knob counterclockwise hanggang sa minimum. Kung ang pagsubok ay isinasagawa sa 10lux o sa itaas, ang pag -load ay hindi dapat gumana pagkatapos tumigil ang pag -load ng induktibong pag -load; Ngunit kung sakupin mo ang window ng pagtuklas na may isang malabo na bagay (tuwalya, atbp.), Magagawa ang pag -load. Sa kawalan ng mga signal ng sensing, ang pag -load ay dapat tumigil sa pagtatrabaho sa loob ng 10 segundo hanggang 8 minuto.
Ang manu -manong ito ay para sa kasalukuyang programming ng nilalaman ng produktong ito, mayroong anumang mga pagbabago at pagbabago sa tagagawa nang walang abiso!
Mahigpit na ipinagbabawal na kopyahin ang mga nilalaman ng manu -manong pagtuturo para sa anumang iba pang layunin nang walang pahintulot ng Kumpanya.
