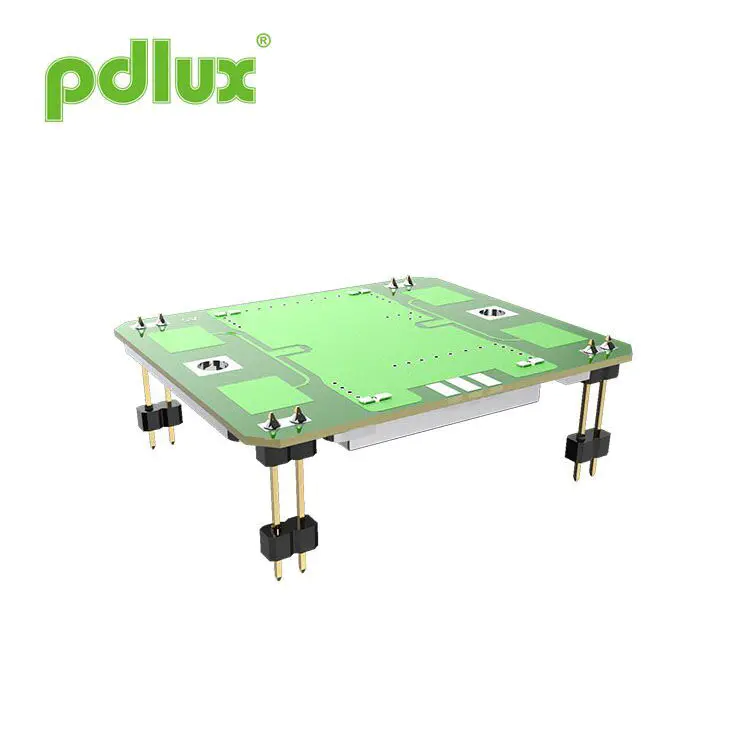

PD-V9-H X-band Doppler module na may malawak na anggulo ng pagtuklas
  • PD-V9-H X-band Doppler module na may malawak na anggulo ng pagtuklasPD-V9-H X-band Doppler module na may malawak na anggulo ng pagtuklas

PD-V9-H X-band Doppler module na may malawak na anggulo ng pagtuklas

Naghahanap para sa isang maaasahang at mahusay na enerhiya na sensor ng paggalaw ng radar? Ang module ng PD-V9-H X-band Doppler na may malawak na anggulo ng pagtuklas ay ang iyong mainam na pagpipilian. Ito ay isang module ng X-band Doppler radar na nagpapatakbo sa pagitan ng 10.525GHz at 10.687GHz. Nagtatampok ito ng malawak na pagtuklas ng H-eroplano at makitid na katumpakan ng e-eroplano, ginagawa itong mahusay para sa mga aplikasyon tulad ng pagsubaybay sa seguridad, mga ilaw na paggalaw, awtomatikong pintuan, at iba pang mga sistema ng pagtuklas ng mobile object. Para sa mga kinakailangan sa mababang lakas, ang mga gumagamit ay maaaring lumipat sa mode ng PWM upang epektibong mabawasan ang kasalukuyang nagtatrabaho. Nai-back sa pamamagitan ng mabilis na paghahatid at maaasahang suporta pagkatapos ng benta, ito ay isang mapagkakatiwalaang pagpipilian para sa isang malawak na hanay ng mga matalinong solusyon sa sensing.

Modelo:PD-V9-H

Magpadala ng Inquiry

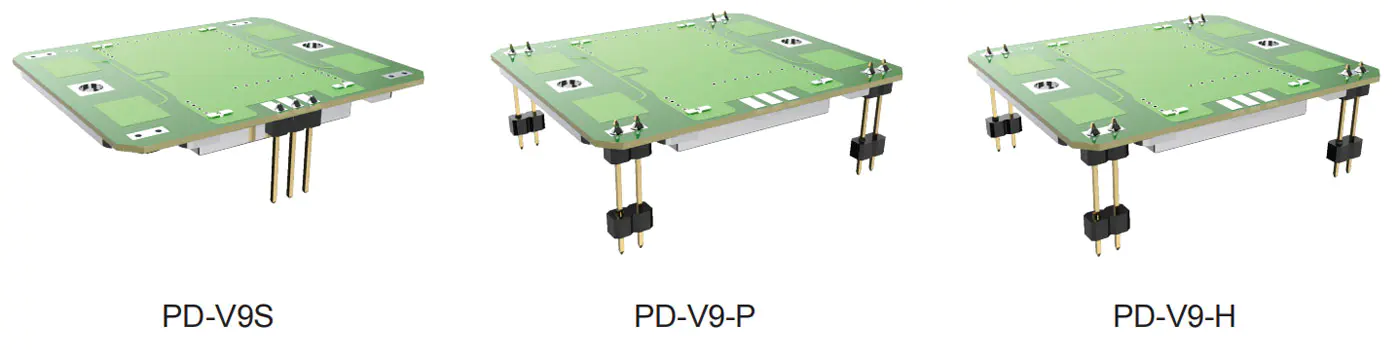

X-band Doppler Sensing Devices

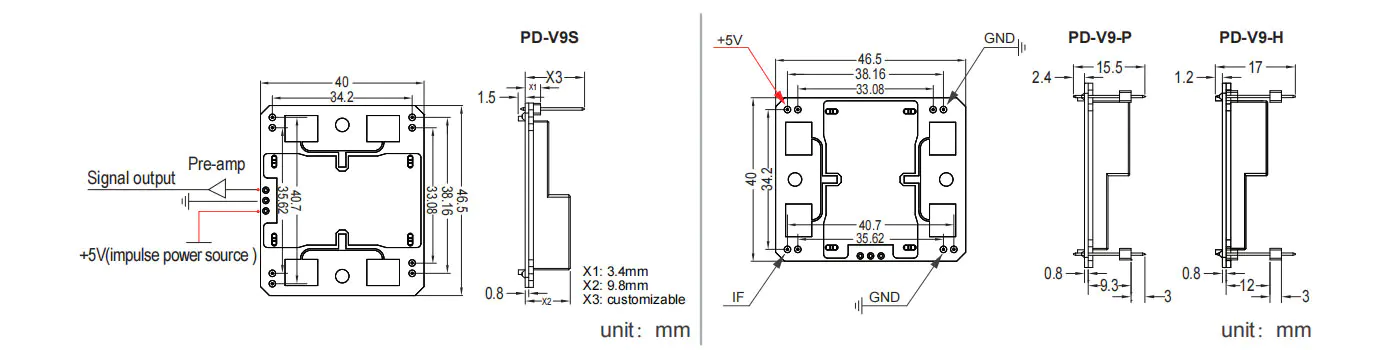

Laki


Size



Mga tampok

- Setting ng Frequency: 10.525-10.587GHz

- kabilang ang patch antenna

- Dro: Dielectric Resonator Oscilato

- Mababang DC Kasalukuyang alisan ng tubig

- Maliit na sukat

- Pagsunod sa ROHS


Mga pagtutukoy

Item Mga pagtutukoy
Setting ng Kadalasan 10.525-10.587GHz (na-customize ayon sa iba't ibang mga kinakailangan)
Kundisyon TA = +25 C , alak = +5 vdc
Operating boltahe +5.0 ± 0.5 VDC
Operating kasalukuyang <32 me type.
Kapangyarihan ng output 20 MW (13 dBm) E.I.R.P. typ.
Kadalasang katatagan ± 5 MHz max. (TA: -30 hanggang +55 c)
Pagbabalik ng Sensitivity ng Pagkawala -90 dBc typ.
Pangalawang harmonic emission -40 saklaw ng dbm
Antenna Beamwidth (-3 dB) E-eroplano 36 degree nom. (Ang oretical buong anggulo ng 72 degree)
H-eroplano 72 degree nom. (Ang oretical buong anggulo ng 144 degree)
RF interface Patch Antenna
Saklaw ng temperatura -30 hanggang +55 C (karaniwang saklaw ng paggamit), -40 hanggang +80 c (maximum na saklaw ng paggamit)
Regulasyon para sa pagsunod ETS 300 440

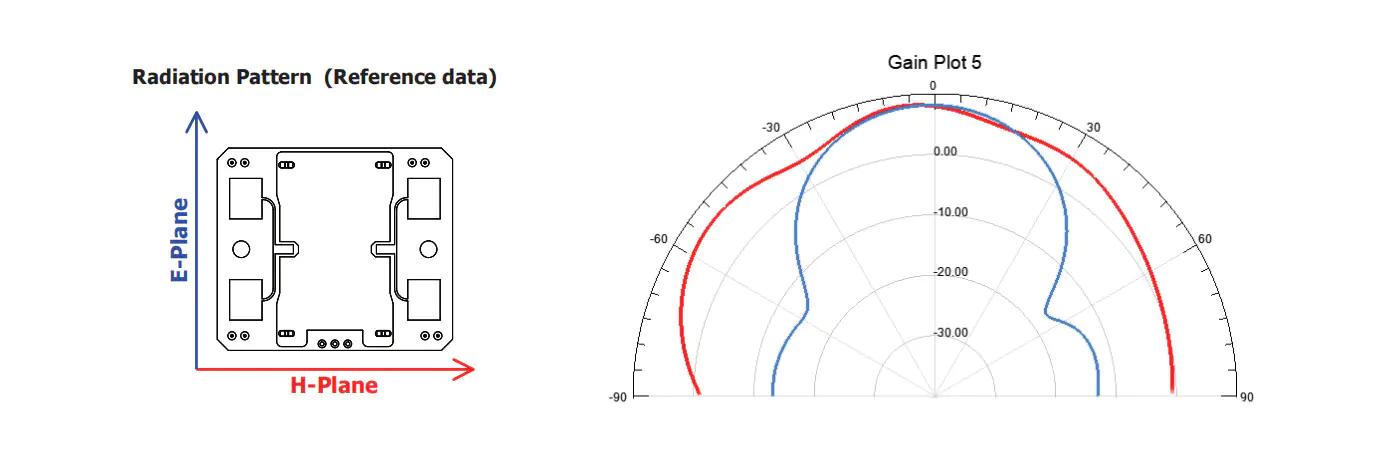

Pattern ng radiation
Radiation Pattern


Maikling Panimula

Ang module ng PD-V9-H X-band Doppler na may malawak na anggulo ng pagtuklas ay nagpapatakbo sa X-band. Ang dalas ng operating ay nasa saklaw ng dalas ng 10.525GHz hanggang 10.687GHz. Ang mga gumagamit ay kailangang gumawa ng mga pagbili batay sa pagpapasadya ayon sa mga regulasyon ng dalas ng bansa kung saan matatagpuan ito. Halimbawa, 10.525ghz, 1 0.587GHz, 10.687GHz. Ang mga sensor ng serye ng PD-V9 ay malawakang ginagamit sa mga produkto ng seguridad at pagsubaybay sa mga produkto, awtomatikong sensor ng pinto, mga ilaw sa mobile sensing, mga sensor ng IoT, mga sensor ng bilis, at iba't ibang mga produktong mobile sensor.

Ang sensor ay may h-eroplano na malaking anggulo ng pagtuklas at Eplan maliit na anggulo ng pagtuklas. Maaaring ayusin ng mga gumagamit ang sensor sa iba't ibang mga anggulo kung kinakailangan sa paggamit. Tulad ng kung nais ng mga gumagamit ang nagtatrabaho kasalukuyang ng sensor na maging maliit hangga't maaari, maaari mong itakda ang mode ng power supply ng sensor sa PWM (duty cycle) mode, na maaaring epektibong mabawasan ang kasalukuyang nagtatrabaho.


Posibleng mga problema na nakatagpo

Kapag nakatagpo ang mga gumagamit ng mga sumusunod na isyu habang ginagamit o direktang pinapalitan ang orihinal na sensor.

1. Unang Paggamit:

Kapag gumagamit ka ng sensor ng serye ng PD-V9 sa kauna-unahang pagkakataon at nakatagpo ng mataas na sensitivity o hindi sapat na sensitivity, dapat mo munang suriin ang katayuan ng setting ng pakinabang ng circuit circuit. At kung ang pamamaraan ng pagkalkula na ginamit ng MCU upang maproseso ang mga signal ay angkop. Sa pangkalahatan, madaling makahanap ng solusyon.

2. Posibleng mga isyu na maaaring lumitaw kapag direktang pinapalitan ang mga dating ginamit na sensor:

Kapag direktang pinapalitan ang mga dating ginamit na sensor, maaari ring magkaroon ng mga isyu ng mataas na sensitivity at mababang sensitivity, na madaling malutas. Ang pagtaas lamang ng circuit circuit o pagbawas ng pakinabang ng circuit circuit ay sapat. Hindi na kailangang isaalang -alang ang algorithm ng pagproseso ng signal ng MCU.

Tulong na maaaring kailanganin ng mga nagsisimula kapag gumagamit ng:

Kung nakatagpo ka ng mga paghihirap habang ginagamit ang mga sensor ng serye ng PD-V9 at nangangailangan ng tulong. Maaari kang makipag -ugnay sa amin sa pamamagitan ng email. Sa pangkalahatan, maaaring makuha ang mga sagot.

Panimula ng produkto:

Ang pagpapakilala ng produkto ay maaaring mabago at mapabuti ng PDLUX anumang oras kung kinakailangan. Hindi kinakailangan na ipagbigay -alam ang lahat sa isang napapanahong paraan.
