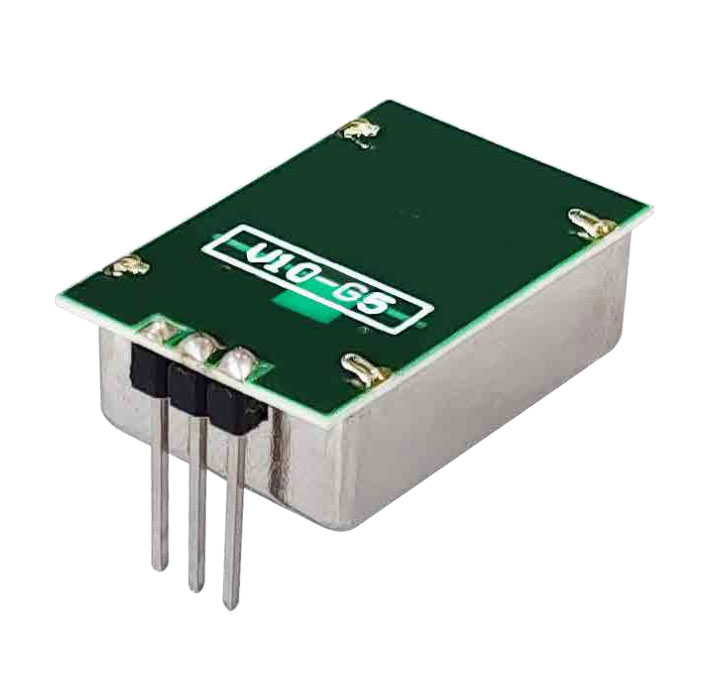

PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit
Ginawa in-house sa pabrika ng Pdlux sa China, kami ay isang kinikilalang PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit na tagagawa at supplier, maingat na sinusubaybayan ang bawat hakbang ng produksyon upang matiyak ang kalidad at malinaw na pagpepresyo, na nagbibigay sa aming mga customer ng mga solusyon na matipid.
Magpadala ng Inquiry

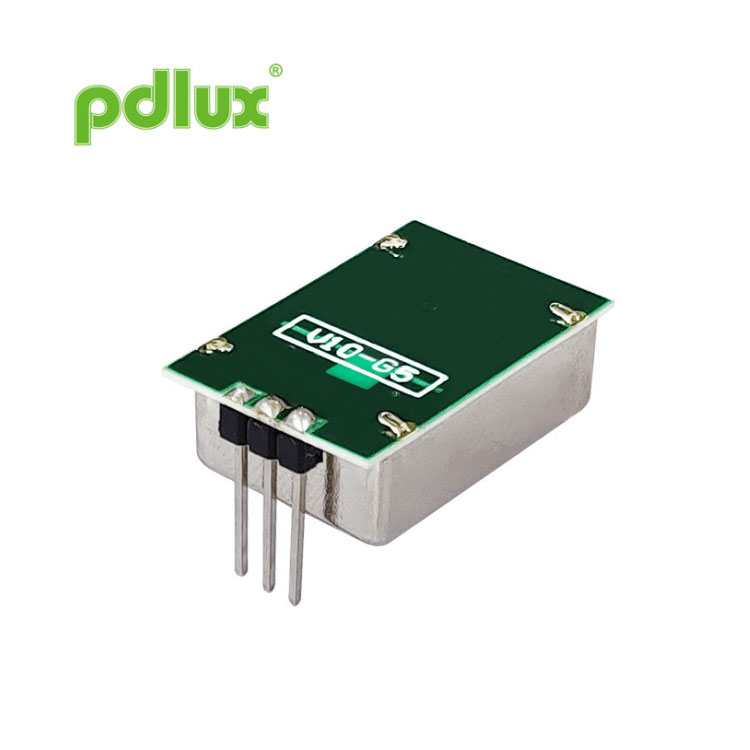

Ang unit, na nakalagay sa isang metal na lata, ay nagtatampok ng dielectric resonator stabilized oscillator, na nagbibigay ng stable operasyon sa isang malawak na hanay ng temperatura sa alinman sa CW o mababang duty cycle pulse mode at isang integrated homodyne receiver para sa pinahusay na sensitivity at pagiging maaasahan.
Ang pamilya ng module na ito ay available sa alinman sa +5v o +3v na supply boltahe.
Ang pangunahing prinsipyo ng operasyon ay binubuo ng pag-detect ng frequency shift sa pagitan ng ipinadala at natanggap na signal
naaaninag pabalik mula sa isang gumagalaw na bagay sa loob ng field of view ng unit.
Ang yunit ay gumagawa ng isang mababang antas ng output signal na maaaring palakasin at iproseso upang magbigay ng isang naririnig o visual na alarma
signal at gumagamit ng murang mga diskarte sa pagmamanupaktura ng surface mount na napatunayang masungit at
maaasahan.
| Bahagi NO. | Bansa | Dalas | Mga komento |
| PD-V10-501 | UK | 10.587 GHz (5V) | |
| PD-V10-502 | USA | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgium, Holland, Italy | 10.525 GHz (5V) | Nakakatugon sa RED Directive |
| PD-V10-301 | UK | 10.587 GHz (3V) | |
| PD-V10-302 | Belgium, Holland, Italy | 10.525 GHz (3V) | Nakakatugon sa RED Directive |
| Dalas | Tingnan ang talahanayan sa ibabaw |
| Power Output (Min.) | 5 dBm EIRP |
| Operating Boltahe | +5 V ± 0.25 V +3 V ± 0.15 V |
| Operating Current (CW) | 25mA (max) 20mA (typ) |
| Harmonic Emissions | <-30dBm |
| Average na Kasalukuyan (5% DC) | 1 mA typ. |
| Lapad ng Pulse (Min.) | 5 µsec |
| Duty Cycle (Min) | 1% |
| Dalas ng Pag-uulit ng Pulse | 2-4 KHz |
| Sensitivity (para sa 10 dB S/N ratio) | -84 dBm |
| Ingay (sinusukat sa 3Hz hanggang 80Hz bandwidth) | < 30 µV |
| Makakuha | 5 dBi |

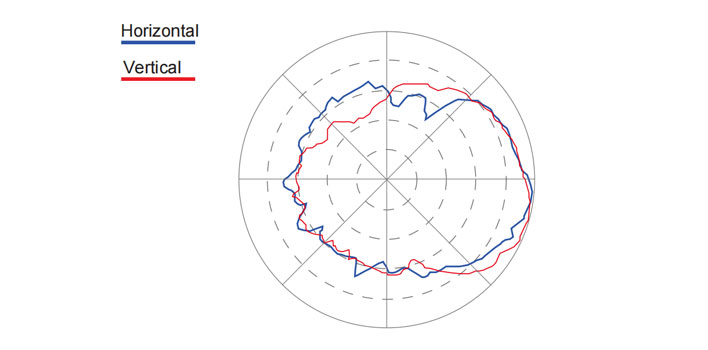

| -3 dB Beamwidth | |
| E Eroplano | 50° |
| H Eroplano | 60° |
| Timbang | 4 g |

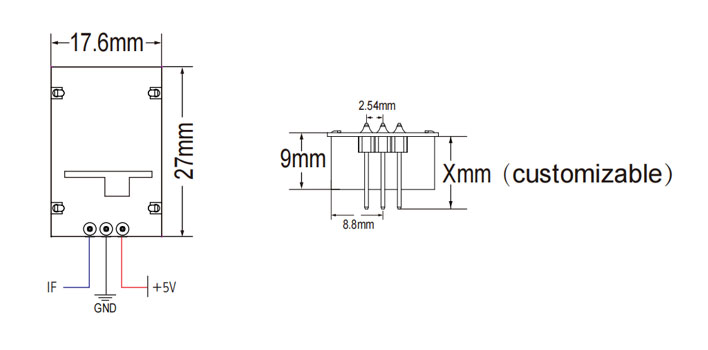

| Pin header connectors | 2.54mm na espasyo X3 |
| Sumusunod sa RoHS | |
| Power/Temp. Coefficient (over operating temp. range) | 3 dB |
| Dalas/Temp. Coefficient (over operating temp. range) | 6.5 MHz |
| Operating Temperatura | -20° C hanggang +70° C |
Ang lakas ng output ng sensor （detection range） ay depende sa Signal to Noise Ratio. Mas mataas o mas mababa kaysa sa nominal operating temperatura, ang sensor ay maaari ding gumana, ngunit ang pagganap ay mababawasan. Upang maiwasan ang pinsala sa mga aparato, dapat mag-ingat sa panahon ng paghawak. Wastong Electrostatic Discharge (ESD) dapat sundin ang mga pag-iingat sa lahat ng yugto ng pag-iimbak, paghawak, pagpupulong, at pagsubok.
