Inilalabas ng PDLUX ang Mga Na-upgrade na PD-V9H/PD-V9P/PD-V9S X-Band Doppler Sensing Module, Opsyonal na Bersyon ng Custom na Pin-Free
Opisyal na inilunsad ng Ningbo PDLUX Electronic Technology ang mga pinong PD-V9 X-band Doppler radar sensor kabilang ang PD-V9H, PD-V9P at PD-V9S. Nagtatampok ng iba't ibang mga layout ng pin at dalawang pangunahing pagpipilian sa dalas kasama ang opsyonal na pag-customize na walang pin, natutugunan ng serye ang magkakaibang mga kinakailangan sa layout ng PCB mula sa mga tagagawa ng electronics sa buong mundo.

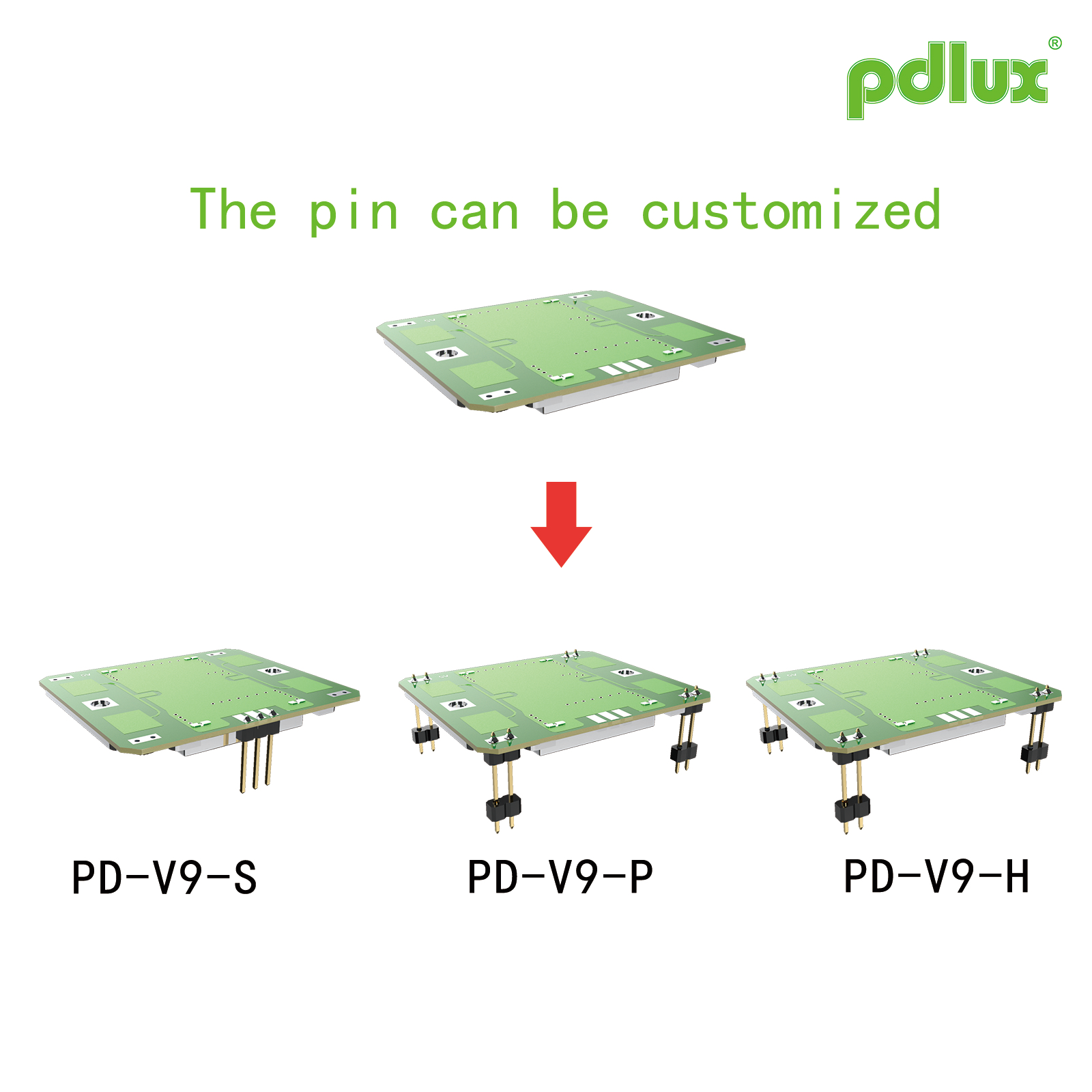

Core Differentiation: Pin Layout at Pagpili ng Dalas
Nagtatampok ang lahat ng tatlong modelo ng parehong circuit, antenna at electrical performance, na may mga pagkakaiba lamang sa pin pitch at operating frequency upang umangkop sa mga panrehiyong pamantayan ng radyo:
· PD-V9H:10.587GHz±10MHz (EU standard frequency), X1=3.4mm, X2=9.8mm pin spacing para sa karaniwang European at American na disenyo ng PCB
· PD-V9P:10.525GHz±20MHz (worldwide universal frequency), compact X1=3mm, X2=8.9mm pin para makatipid ng PCB footprint
· PD-V9S:10.525GHz±20MHz, karaniwang 3.4/9.8mm pin layout para sa direktang pagpapalit ng drop-in ng mga legacy sensor
Custom na Pagpipilian:Ang mga pin-free bare module para sa SMD mounting ay available kapag hiniling; Maaaring i-customize ang laki ng X3 ayon sa mga pagtutukoy ng customer.
Pinag-isang Superior Specs para sa Lahat ng Serye ng PD-V9
Binuo gamit ang DRO dielectric resonator oscillator at pinagsamang patch antenna, ang buong hanay ay nagbabahagi ng pare-parehong mga detalye:
· Supply boltahe: DC5V±0.5V, karaniwang kasalukuyang mas mababa sa 32mA; Sinusuportahan ang PWM power mode para sa napakababang paggamit ng kuryente
· Karaniwang EIRP:13dBm(20mW), receiving sensitivity -90dBc, second harmonic ≤-40dBm
· Temperatura ng pagpapatakbo: -30℃~+55℃ regular na saklaw, pinalawig mula -40℃ hanggang +80℃
· Beam angle: 36° E-plane,72° H-plane; magagamit ang flexible mounting angle
· RoHS certified at sumusunod sa ETS 300 440 para sa pag-apruba sa pandaigdigang merkado
Malawak na Mga Sitwasyon ng Application
Tamang-tama para sa mga awtomatikong pinto, motion-sensor lights, security alarm, IoT presence sensors at speed detection equipment. Kapag pinapalitan ang mga lumang module ng radar, kailangan lang ng mga user na i-tweak ang gain ng amplifier upang malutas ang mga isyu sa pagiging sensitibo nang walang pagbabago sa MCU code, na lubos na nakakabawas sa mga gastos sa pagpapaunlad.
