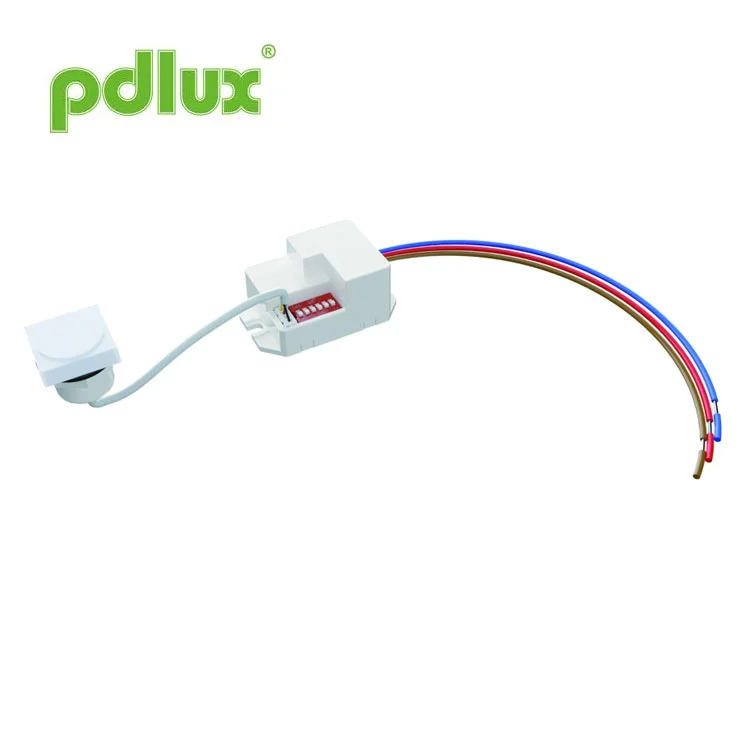

Bagong Square Head 5.8GHz Microwave Sensor para sa Narrow Stairwell at Corridor
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Modelo:PD-MB15Y
Magpadala ng Inquiry

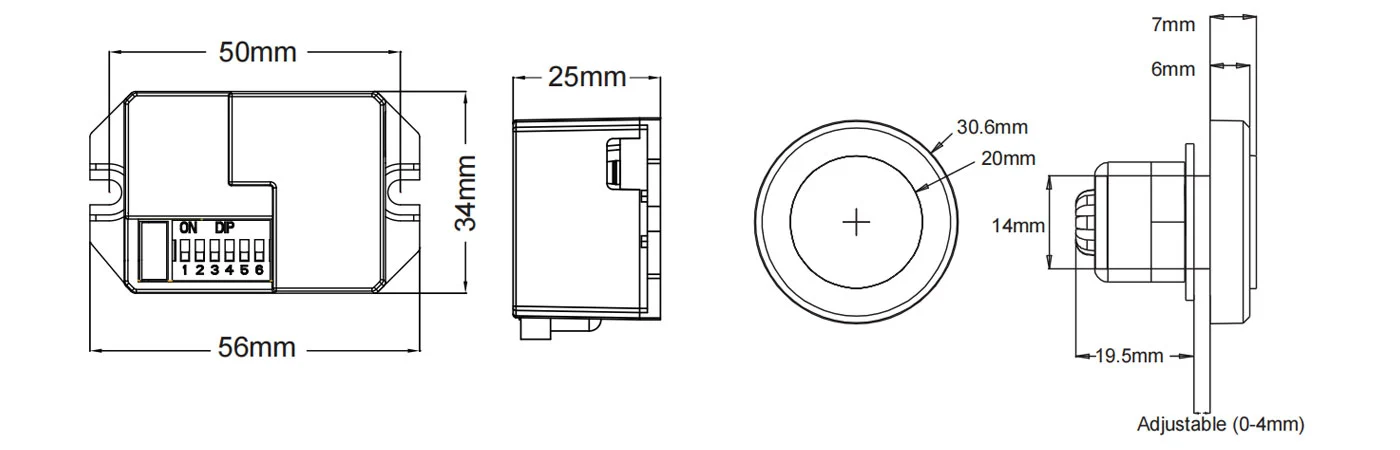

Laki ng produkto
Buod
Ito ay isang hi-precision digital microwave sensor na ang hanay ng pagtuklas ay 360°at ang dalas ng pagtatrabaho ay 5.8GHz. Ito ay batay sa prinsipyo ng Doppler na pinagsasama ang paglabas at pagtanggap. Gumagamit ito ng MCU (Micro Control Unit) na lubos na nagpapataas ng katumpakan nito at nagpapababa ng fault rate nito. Ito ay maselan sa hitsura at compact sa istraktura. Maaari itong malayang konektado sa mga naglo-load o madaling mai-install sa loob ng mga ilaw na may lampshade gawa sa salamin o plastik. Malawak itong inilalapat sa daanan, banyo, elevator, sambahayan o iba pang pampublikong lugar para sa proteksyon ng seguridad o pagtitipid ng enerhiya.
Mga tampok
1. Non-radiation harm: ang transmitter power nito ay mas mababa sa 0.2mW, na hindi nakakasama sa katawan ng tao.
2.Malakas na anti-interference na kakayahan, maaaring gumana sa hanay ng temperatura na -15℃ -+70℃.
3. Ang frequency ay pare-pareho at ang frequency drift ay hindi mangyayari sa frequency range.

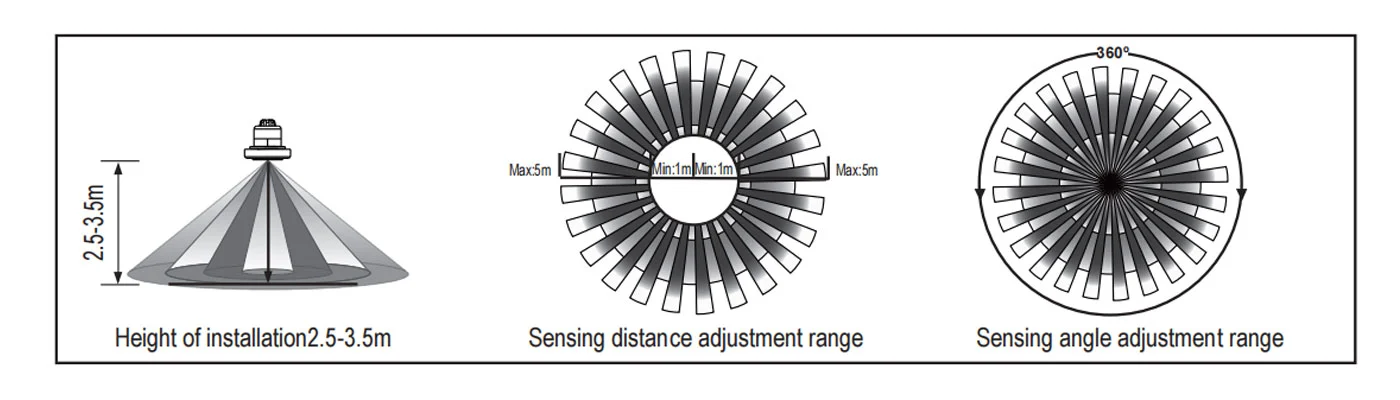

Impormasyon ng sensor

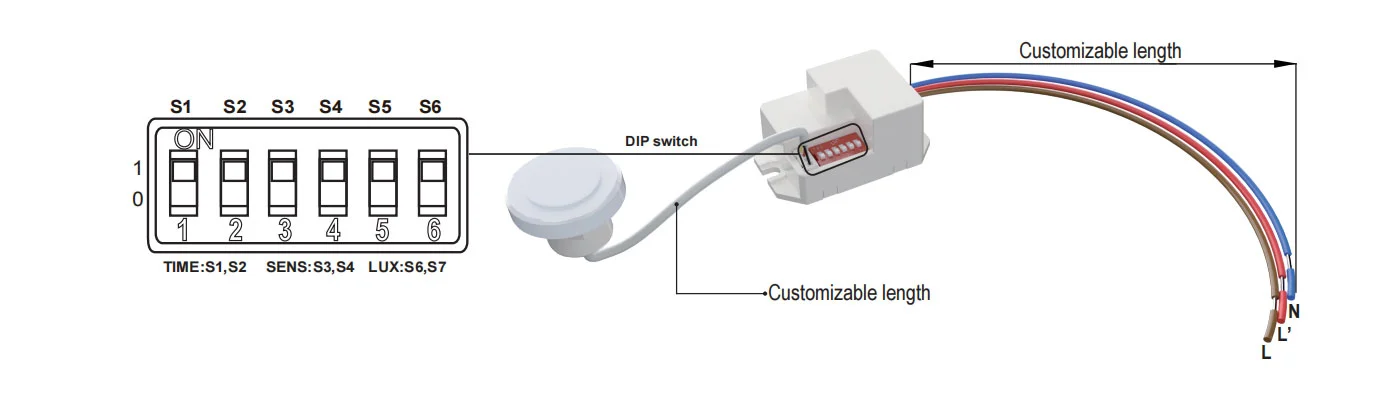

Paraan ng pagtatakda: DIP switch
Mga pagtutukoy
=| Pinagmumulan ng kapangyarihan | 220-240VAC |
| Dalas ng kapangyarihan | 50Hz |
| Sistema ng HF | 5.8GHz（Center frequency）CW electric wave,ISM band |
| Na-rate na load | 800W Max.tungsten 200W Max.fluorescent at LED |
| Antas ng proteksyon | IP20, Klase II |
| Umupo sa pag-install | sa loob ng bahay, pagkakabit sa kisame |
| kapangyarihan ng paghahatid | <0.2mW |
| Anggulo ng pagtuklas | 360° |
| Saklaw ng pagtuklas | 1m-2m-4m-5m (radii.) (adjustable) |
| Pagtatakda ng oras | 8sec-3min-10min-15min, (adjustable) |
| Light-control | 10LUX-50LUX- >2000LUX, (adjustable |
| Pagkonsumo ng kuryente | humigit-kumulang.0.5W |
| Temperatura ng pagtatrabaho | -15°C~+70°C |
Pagtatakda ng oras S1 S2
Maaari itong tukuyin bilang 8 segundo hanggang 15 minuto. Ang anumang paggalaw na nakita bago lumipas ang oras na ito ay muling magsisimula sa timer. Inirerekomenda na piliin ang pinakamaikling oras para sa pagsasaayos ng hanay ng pagtuklas at para sa pagsasagawa ng walk test. Upang itakda ang switch sa ON ay "1", sa OFF ay "0".
Pangunahin ito para sa pagsasaayos ng oras ng pagkaantala mula sa sandaling natukoy ang signal at nag-auto-on ng ilaw hanggang sa auto-off ng ilaw. Maaari mong tukuyin ang oras ng pagkaantala sa iyong praktikal na pangangailangan. Ngunit mas mabuting babaan mo ang oras ng pagkaantala para sa kapakanan ng pagtitipid ng enerhiya, dahil ang microwave sensor ay may function ng tuluy-tuloy na sensing, iyon ay, anumang paggalaw na natukoy bago lumipas ang oras ng pagkaantala ay muling magsisimula sa timer at ang ilaw ay mananatili lamang kung mayroong tao sa hanay ng pagtuklas.
Setting ng hanay ng pagtuklas (sensitivity) S3 S4
Ang hanay ng pagtuklas ay ang terminong ginamit upang ilarawan ang radii ng halos bilog na paghahagis sa lupa kapag naka-install sa taas na 3 m. Upang itakda ang switch sa ON ay "1", sa OFF ay "0".
Pansinin: kapag ginagamit ang produktong ito, paki-adjust ang sensitivity (detection range) sa isang naaangkop na value ngunit ang maximum para maiwasan ang abnormal na reaksyon na dulot ng madaling pag-detect ng maling galaw ng pag-ihip ng mga dahon at kurtina, maliliit na hayop o ang interference ng power grid at electrical equipment. Ang lahat ng nabanggit sa itaas ay hahantong sa reaksyon ng error. Kapag hindi gumana nang normal ang produkto, pakisubukang babaan ang sensitivity nang naaangkop, at pagkatapos ay subukan ito. Ang paggalaw ng tao ay magdudulot ng induction ng sensor, kaya kapag nasa ilalim ka ng function testing, mangyaring umalis sa rehiyon ng induction at huwag gumawa ng paggalaw upang maiwasan ang tuluy-tuloy na paggana ng sensor.
Setting ng light-control na S5 S6
Maaari itong tukuyin sa hanay ng 10~>2000 LUX. Upang itakda ang switch sa ON ay "1", sa OFF ay "0".
Ang manwal na ito ay para sa kasalukuyang content programming ng produktong ito, mayroong anumang mga pagbabago at pagbabago sa tagagawa nang walang abiso!
Mahigpit na ipinagbabawal na kopyahin ang mga nilalaman ng manual ng pagtuturo para sa anumang iba pang layunin nang walang pahintulot ng kumpanya.
| Kasalanan | Dahilan ng pagkabigo | Solusyon |
| Hindi gumana ang load. | Ang light-illumination ay hindi naitakda nang tama. | Ayusin ang setting ng load. |
| Sira ang kargada. | Baguhin ang load. | |
| Patay ang kuryente. | I-on ang power. | |
| Gumagana ang pagkarga sa lahat ng oras. | Mayroong tuloy-tuloy na signal sa rehiyon ng pagtuklas. | Suriin ang mga setting ng lugar ng pagtuklas. |
| Gumagana ang load kapag mayroon walang nakitang motion signal. | Ang lampara ay hindi naka-install nang maayos upang ang sensor ay mabigo tuklasin ang mga maaasahang signal. | Muling ayusin ang lugar ng pag-install. |
| Ang paglipat ng signal ay nakita ng sensor (movement sa likod ng dingding, ang paggalaw ng maliliit na bagay, atbp.) | Suriin ang mga setting ng lugar ng pagtuklas. | |
| Hindi gumana ang load kapag may nakitang motion signal. | Ang bilis ng paggalaw ay masyadong mabilis o ang tinukoy na lugar ng pagtuklas ay masyadong maliit. | Suriin ang mga setting ng lugar ng pagtuklas. |
Babala! Ang mga sumusunod na sitwasyon ay hahantong sa reaksyon ng error.
1. Ang pag-install sa tumba-tumba ay hahantong sa error reaction.
2. Ang nanginginig na kurtina na tinatangay ng hangin ay hahantong sa error reaction. Mangyaring piliin ang angkop na lugar upang i-install.
3. Ang pag-install kung saan abala ang trapiko ay hahantong sa reaksyon ng error.
4. Ang mga spark na ginawa ng ilang mga kagamitan sa malapit ay hahantong sa reaksyon ng error.
● Mangyaring kumpirmahin gamit ang prefesional na pag-install.
● Para sa mga layuning pangkaligtasan, mangyaring putulin ang kuryente bago ang pag-install at pagtanggal.
● Anumang mga pagkalugi na dulot ng hindi tamang operasyon, ang tagagawa ay hindi nagsasagawa ng anumang responsibilidad.
