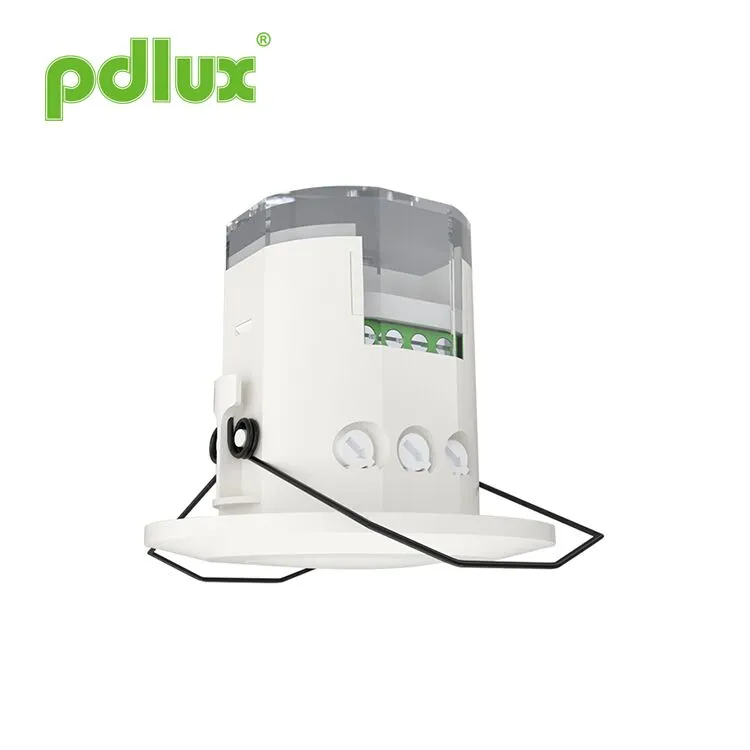

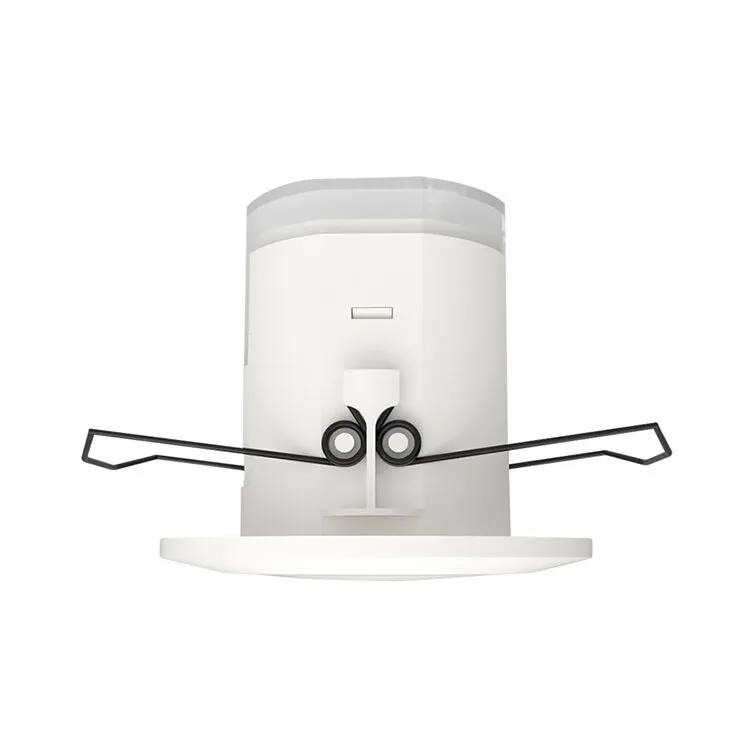

Doppler radar microwave motion sensor

Ang Doppler radar microwave motion sensor ay malawak na inilalapat sa daanan, banyo, elevator, sambahayan o iba pang pampublikong lugar para sa proteksyon ng seguridad o pag -save ng enerhiya. Nalalapat ito para sa maraming mga teknikal na patent at ang perpektong pagpipilian para sa iyong matalinong pamumuhay.

Modelo:PD-MV1018B

Magpadala ng Inquiry

Doppler radar microwave motion sensor

Buod
Ito ay isang hi-precision digital microwave sensor na ang saklaw ng pagtuklas ay 360 ° at ang dalas ng pagtatrabaho ay 5.8GHz. Ito ay batay sa prinsipyo ng Doppler na nagsasama ng paglabas at pagtanggap. Pinagtibay nito ang MCU (micro control unit) na lubos na pinatataas ang katumpakan nito at binabawasan ang rate ng kasalanan nito. Maselan ito sa hitsura at compact sa istraktura. Maaari itong maging independiyenteng konektado sa mga naglo -load o madaling mai -install sa loob ng mga ilaw na may lampshade na gawa sa baso o plastik. Malawakang inilalapat ito sa daanan, banyo, elevator, sambahayan o iba pang pampublikong lugar para sa proteksyon ng seguridad o pag -save ng enerhiya. Nalalapat ito para sa maraming mga teknikal na patent at ang perpektong pagpipilian para sa iyong matalinong pamumuhay.

Mga tampok
1.Non-radiation pinsala: Ang kapangyarihan ng transmiter nito ay mas mababa kaysa sa 0.3MW, na walang pinsala sa katawan ng tao.
2.Reliable & Stable Performance: Nalalapat nito ang pag -filter ng RC at digital na pag -filter sa digital na pagproseso. Ginagamit din nito ang teknolohiya ng digital zero trigger, iyon ay, sa zero point ito ay magiging awtomatikong makonekta o awtomatikong mai-disconnect. Ginagamit nito ang Tyco high-power relay upang makontrol ang output, na nagsisiguro sa maaasahang pagganap nito. Pinagtibay nito ang power management chip upang masiguro ang matatag na pagganap nito sa 100-240VAC.

Mga pagtutukoy

Pinagmulan ng Power: 100-240VAC
Power Frequency: 50/60Hz
Na-rate na pagkarga: 1100W max.tungsten (220-240VAC)
550w max.fluorescent & LED (220-240VAC)
550W MAX.TUNGSTEN (100-130VAC)
275W max.fluorescent & LED (100-130VAC)
Kapangyarihan ng paghahatid: <0.2MW
Temperatura ng pagtatrabaho: -15 ° C ~+70 ° C.
Antas ng Proteksyon: IP20, Klase II
Pagtatakda ng Oras: 8sec hanggang 12min (adjustable)

Anggulo ng pagtuklas: 360 ° (pag -install ng kisame),
180 ° (Pag -install ng dingding)
Saklaw ng pagtuklas: 2-10m (Radii.) (Adjustable) 、
(Pag -install ng kisame)
25m max.
(Pag -install ng dingding)
Light-Ostrol: 2-2000lux (adjustable)
Pag -install SIT: sa loob ng bahay, pag -mount ng kisame
HF System: 5.8GHz CW Electric Wave, ISM Band

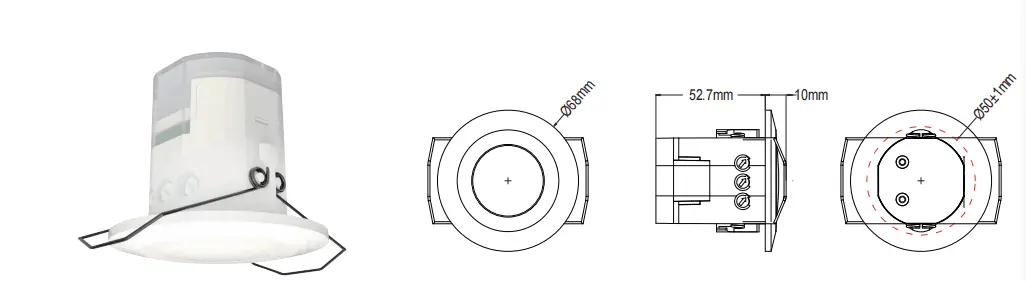

Impormasyon ng sensor

Mga Aplikasyon
Ang Microwave ay maaaring tumagos sa baso, plastik at kahoy, sa gayon ang sensor ng microwave ay maaaring mai -install sa loob ng lilim na gawa sa tiyak na kapal ng baso, plastik o kahoy. Halimbawa, ang application sa mga ilaw, kung ang paggawa ng koneksyon tulad ng ipinapakita sa ibaba maaari mong baguhin ang mga karaniwang ilaw sa mga auto-sensing lightings.

Maaari kang mag -install ng isa o higit pa sa loob ng kisame o sahig upang makontrol ang buong daanan.
Friendly na paalala: Kapag nag -install ng dalawa o higit pang mga microwaves nang magkasama, kinakailangan mong panatilihin ang 4 na metro sa isa't isa, kung hindi man ang pagkagambala sa kanila ay hahantong sa reaksyon ng error.

Pagtatakda ng Paraan ng Isa: Potentiometer

Setting ng saklaw ng pagtuklas (pagiging sensitibo)
	Ang saklaw ng pagtuklas ay ang term na ginamit upang mai -escribe ang radii ng humigit -kumulang na bilog na paghahagis sa TheGround kapag naka -install sa taas na 2.5 m. Upang i-on ang knob na ganap na anti-clockwise ay ang saklaw na ito, ganap na sunud-sunod ang maximum.
Tandaan:Ang saklaw ng pagtuklas sa itaas ay nakukuha sa kaso ng isang tao na nasa pagitan ng 1.6m ~ 1.7m ang taas na may gitnang pigura at gumagalaw sa bilis na 1.0 ~ 1.5m/sec. Kung ang tangkad, figure at paglipat ng bilis ng tao, magbabago din ang saklaw ng pagtuklas. PAUNAWA:Kapag ginagamit ang produktong ito, mangyaring ayusin ang sensitivity (saklaw ng pagtuklas) sa isang naaangkop na halaga ngunit ang maximum upang maiwasan ang hindi normal na reaksyon na dulot ng madaling pagtuklas ng maling paggalaw ng mga dahon ng pamumulaklak at kurtina, maliit na hayop o ang panghihimasok ng power grid at elektrikal na kagamitan. Ang lahat ng nabanggit ay hahantong sa reaksyon ng error. Kapag ang produkto ay hindi gumana nang normal, mangyaring subukang ibababa ang pagiging sensitibo nang naaangkop, at pagkatapos ay subukan ito.Human kilusan ay magiging sanhi ng sensor induction, kaya kapag sa ilalim ng pagsubok sa pag -andar, mangyaring iwanan ang rehiyon ng induction at huwag gumawa ng paggalaw upang maiwasan ang patuloy na gawain ng sensor. Friendly paalala:Kapag nag -install ng dalawa o higit pang mga microwaves nang magkasama, kinakailangan mong panatilihin ang 4 metro sa isa't isa, kung hindi man ang panghihimasok sa kanila ay hahantong sa reaksyon ng error.
Setting ng oras
	Maaari itong tukuyin mula sa 8 segundo (lumiko nang ganap na anti-clockwise) hanggang 12minutes (lumiko nang ganap na sunud-sunod). Ang anumang kilusan na napansin bago ang oras na ito ay ang mga paglipas ay muling magsisimula sa timer. Ito ay naiinis na piliin ang pinakamaikling oras para sa pag -aayos ng saklaw ng pagtuklas at para sa pagsasagawa ng pagsubok sa paglalakad.
Tandaan:Kapag ang ilaw ay awtomatikong, aabutin ng 1 segundo bago ang sensor ay handa na upang makita ang isa pang kilusan, iyon ay, ang signal lamang ang napansin ng 1 segundo ay maaaring ang ilaw ay awtomatikong. Ito ay higit sa lahat para sa pagsasaayos ng oras ng pagkaantala mula sa sandaling nakita ng signal at light auto-on hanggang sa light auto-off. Maaari mong tukuyin ang oras ng pagkaantala sa iyong praktikal na pangangailangan. Ngunit mas mapababa mo ang oras ng pagkaantala para sa pag-save ng enerhiya, dahil ang sensor ng microwave ay may pag-andar ng patuloy na pandamdam, iyon ay, ang anumang kilusan na napansin bago ang oras ng pagkaantala ay muling magsisimula ang timer at ang ilaw ay magpapatuloy lamang kung mayroong tao sa saklaw ng pagtuklas.
Setting ng light-control
	Maaari itong tukuyin sa saklaw ng 2 ~ 2000 lux. Upang i-on ang knob na ganap na anti-clockwise ay tungkol sa 2 lux, ang ganap na sunud-sunod ay tungkol sa 2000 Lux.Kung pag-aayos ng detection zone at pagsasagawa ng pagsubok sa paglalakad sa liwanag ng araw, dapat mong i-on ang knob nang ganap na sunud-sunod.
Tandaan:Mangyaring huwag ayusin ang tatlong functional knobs sa labis. Iyon ay dahil ang tatlong functional knobs ay konektado sa mga sangkap nang direkta, mayroong isang maliit na stopper sa bawat isa sa tatlong mga sangkap, kapag inaayos mo ang mga knobs mula sa simula hanggang sa pagtatapos, ang labis na pagliko ay makakasira sa stopper ， at hahantong sa 360 ° na hindi tumitigil sa pag-ikot. Ang limitasyon ng pagsasaayos ay 270 °, mangyaring bigyang pansin ito.

Pag -install
Patayin ang kapangyarihan.
Itakda ang mga sinulid na tubo sa linya ng kurdon at linya ng kontrol.
Ikonekta ang kapangyarihan at ang pag-load sa sensor ayon sa diagram ng linya ng koneksyon.
Lumiko ang mga knobs sa mga perpektong kondisyon
(Mangyaring tukuyin ang mga setting tulad ng bawat nabanggit na setting ng isang bahagi na nabanggit.).

1 、 Ang pag -install sa rocking object ay hahantong sa reaksyon ng error.
2 、 Ang nanginginig na kurtina na hinipan ng hangin ay hahantong sa reaksyon ng error. Mangyaring piliin ang angkop na lugar upang mai -install.
3 、 Ang pag -install kung saan abala ang trapiko ay hahantong sa reaksyon ng error.
4 、 Ang mga sparks na ginawa ng ilang kagamitan sa malapit ay hahantong sa reaksyon ng error.

Kasalanan at ang solusyon

Kasalanan	Pagkabigo sanhi	Solusyon
Ang pag -load ay hindi gumana.	Ang light-illumination ay itinakda nang hindi tama.	Ayusin ang setting ng pag -load.
	Ang pag -load ay nasira.	Baguhin ang pagkarga.
	Ang kapangyarihan ay naka -off.	I -on ang kapangyarihan.
Gumagana ang pag -load sa lahat ng oras.	Mayroong isang tuluy -tuloy na signal sa rehiyon ng pagtuklas.	Suriin ang mga setting ng lugar ng pagtuklas.
Gumagana ang pag -load kapag walang napansin na signal ng paggalaw.	Ang lampara ay hindi naka -install nang maayos upang ang sensor ay nabigo upang makita ang maaasahang mga signal.	Muling ayusin ang lugar ng pag-install.
	Ang paglipat ng signal ay napansin ng sensor (paggalaw sa likod ng dingding, ang paggalaw ng mga maliliit na bagay, atbp.)	Suriin ang mga setting ng lugar ng pagtuklas.
Ang pag -load ay nabigo upang gumana kapag may napansin na signal ng paggalaw.	Ang bilis ng paggalaw ay masyadong mabilis o ang tinukoy na lugar ng pagtuklas ay napakaliit.	Suriin ang mga setting ng lugar ng pagtuklas.

● Mangyaring kumpirmahin sa pag -install ng prefessional.
● Para sa mga layunin ng kaligtasan, mangyaring putulin ang kapangyarihan bago ang mga operasyon sa pag -install at pag -alis.
● Anumang pagkalugi na dulot ng hindi tamang operasyon, ang tagagawa ay hindi nagsasagawa ng anumang pananagutan.

Kami ay nakatuon sa pagtaguyod ng kalidad ng produkto at pagiging maaasahan, gayunpaman, ang lahat ng mga electroniccomponents ay may ilang mga posibilidad na maging hindi epektibo, na magiging sanhi ng ilang mga problema. Kapag nagdidisenyo kami, binigyan namin ng pansin ang mga kalabisan na disenyo at pinagtibay na quota sa kaligtasan upang maiwasan ang anumang mga problema.
Ang tagubiling ito, nang walang pahintulot, ay hindi dapat kopyahin para sa anumang iba pang mga layunin.
