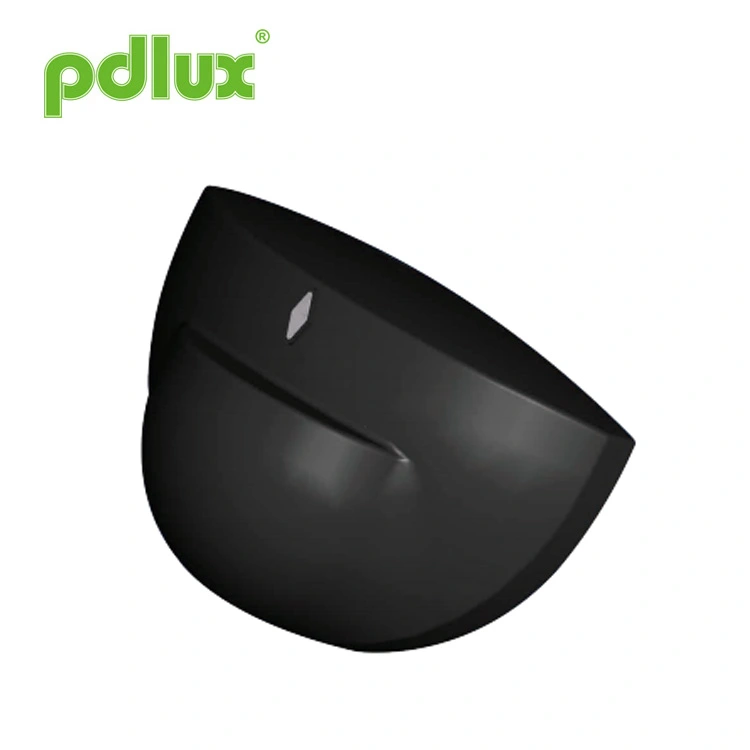

24GHz High-Sensitivity Automatic Door Sensor
Ang Pdlux ay isang supplier ng China ng 24GHz High‑Sensitivity Automatic Door Sensor; gumagamit ito ng FFT-based na arithmetic program para sa tumpak na pagsukat ng distansya at matatag na pagtanggi sa interference. Nagtatampok ng maliit na Omron relay na may mababang paggamit ng kuryente at minimal na sensitivity ng temperatura, nag-aalok ito ng higit na pagiging maaasahan kaysa sa mga nakasanayang photoelectric sensor. Angkop para sa mga awtomatikong door controller at alarm‑system human detector, ang sensing function ay nako-customize, na naghahatid ng mahusay na solusyon para sa malawak na hanay ng access at security application.
Modelo:PD-DS1015
Magpadala ng Inquiry
| Listahan ng pag-iimpake sa | Φ6 Pagpapalawak ng plastik
|
3x30 tornilyo
|
Pagtuturo | Cable 1X
|
| Dami | 2X | 2X | 1X |
Ang sensor ay dinisenyo ng FFT arithmetic program, at may mataas na katumpakan sa pagtukoy ng distansya at kakayahan ng anti-interference.
Gamit ang orihinal na Omron relay na may napakaliit na sukat at mababang paggamit ng kuryente. Mayroon itong maliit na panloob na pagtutol
upang gawin itong hindi sensitibo sa temperatura. Ang pagiging maaasahan ay mas mataas kaysa sa karaniwang mga photoelectric-output. Ito ay angkop para sa
ang iba't ibang uri ng auto-door-controller ay maaari ding gamitin bilang isang detektor ng tao para sa mga sistema ng alarma.. Bukod, ang sensing function ay maaaring
ipasadya. Ang sensor ay may pinakamahusay na pagganap sa gastos sa panahon ng ganitong uri ng mga produkto.
| Pinagmumulan ng kapangyarihan | AC: 10-24V DC: 12-35V |
|
| Naka-standby na kasalukuyang | <15mA | |
| Kasalukuyang gumagana | 25mA Karaniwang halaga | |
| Kapasidad ng Output | 35V , 0.5A Max | |
| Tagal ng Output | 500ms | |
| Sistema ng HF | 24.125GHz CW radar，ISM band | |

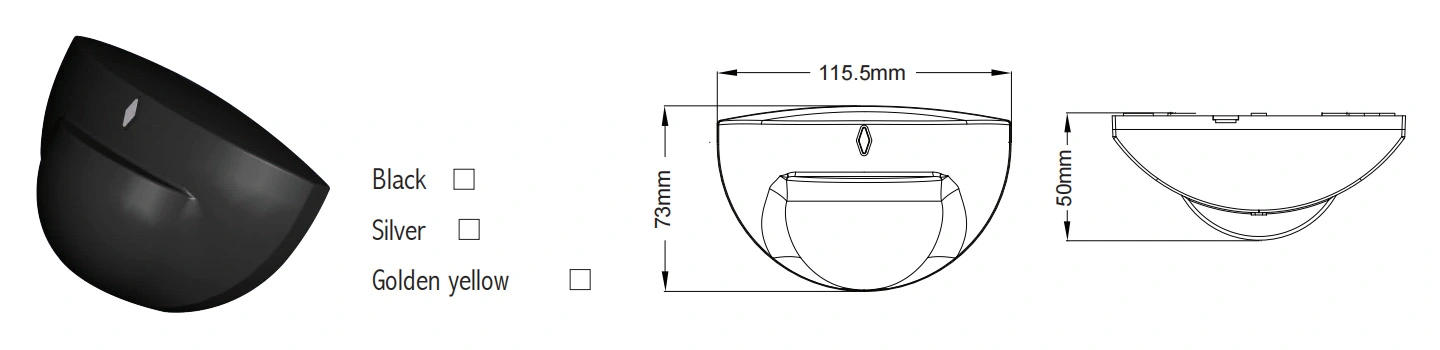

| Kulay ng takip | Itim/Silver/Golden yellow | |
| Umupo sa pag-install | Pag-install sa dingding | |

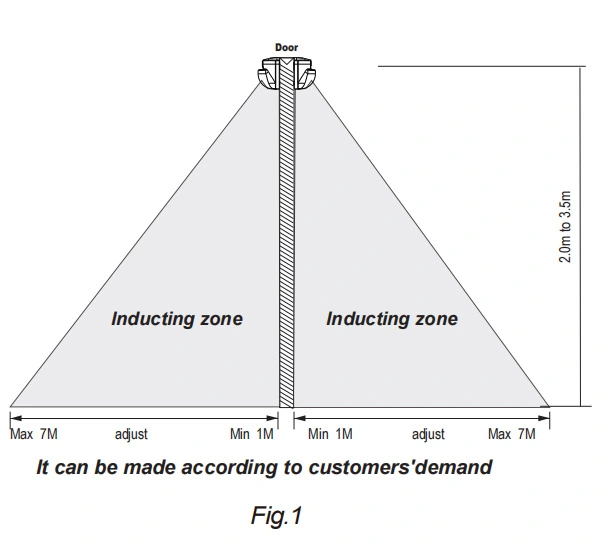

| Taas ng pag-mount | 2.0m hanggang 3.5m | |
| Anggulo ng pagtuklas | 90°(pag-install sa dingding)maaari itong gawin aoocording sa mga customer'demand | |
| Saklaw ng pagtuklas | 1m (max sensibility, probe na patayo sa lupa) 7m (max sensibility, probe forward) |
|
| Temperatura ng pagtatrabaho | -20°C~50°C | |
| Paggawa ng kahalumigmigan | <93%RH | |
1. I-adopt ang high-reliability na 24.125GHz K band microwave radar sensor module.
2. Magtrabaho sa iba't ibang kapaligiran (Mainit, mahalumigmig, maingay at mahangin. Nang walang interbensyon ng iba pang gumagalaw na bagay, sipsipin tulad ng gumagalaw na sasakyan o hayop)
3. Maliit at praktikal na disenyo, malawakang ginagamit para sa iba't ibang uri ng sensing door.
4. I-adopt ang advanced sensing technology ng World Health Organization, hindi nakakapinsala sa kalusugan.
5. Maaaring iakma ang sensing distance at anggulo para matugunan ang mga pangangailangan ng iba't ibang eksena.

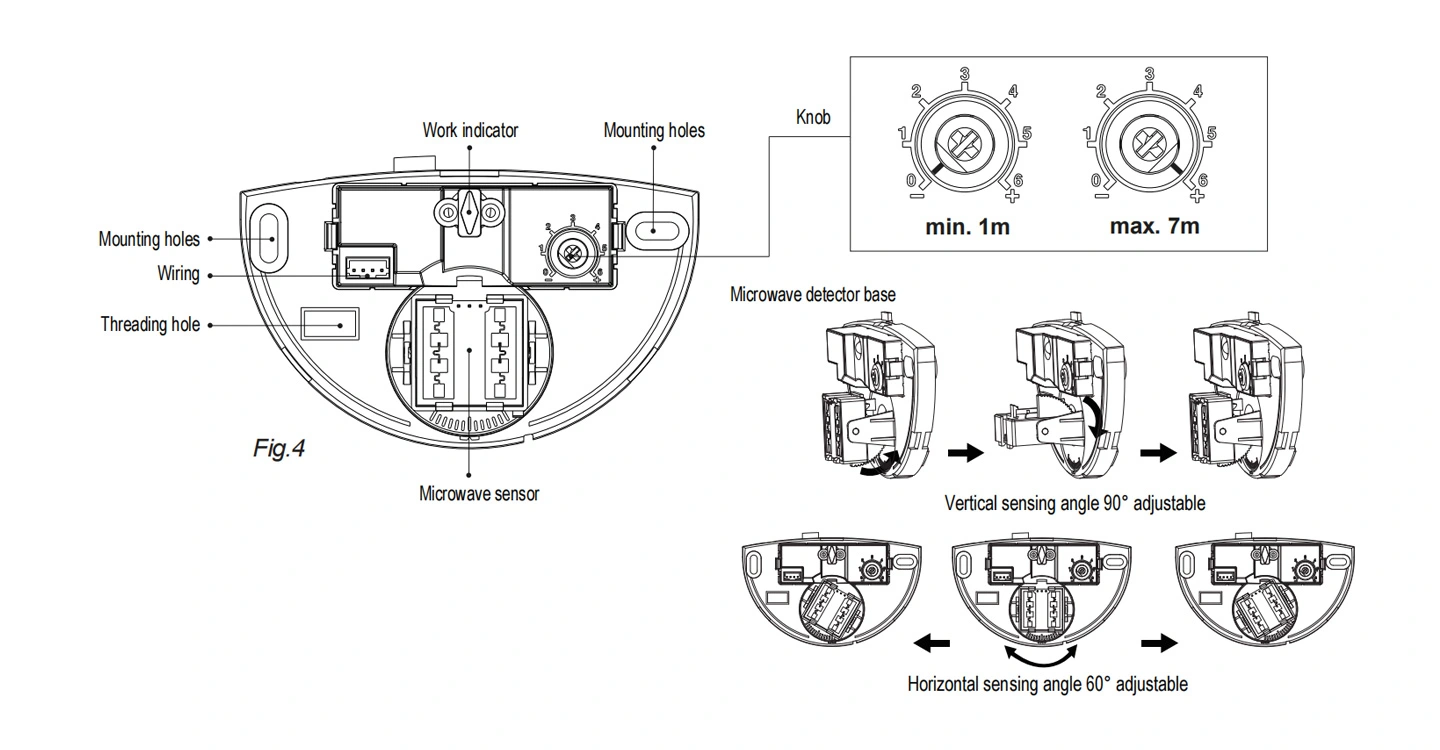

Upang ganap na lumiko laban sa clockwise ay ang pinakamababang distansya (approx.1m), ang ganap na clockwise ay ang maximum (approx.7m). Kung ang tangkad ng tao,
figure at paglipat ng bilis ng pagbabago, ang pagtuklas ay magbabago din, iyon ay, ang mas mataas na bilis ay hahantong sa mas maikling distansya ng pagtuklas.
Ang distansya sa pagtuklas na ito ay ang distansya na nag-a-adjust kapag nakaharap ang detector sa harap. Kapag na-install ang sensor, inaayos ang sensing angle
at distansya ayon sa praktikal na eksena. Tiyakin lamang ang sapat na sensing distance para mabuksan ang pinto. Huwag magtakda ng mas mahabang sensing
distansya kung sakaling maling pag-trigger sa pinto mula sa mga dumadaan na tao o sasakyan.
Pansinin: kapag ginagamit ang produktong ito, mangyaring ayusin ang sensitivity (detection range) sa isang naaangkop na halaga ngunit ang maximum upang maiwasan ang
abnormal na reaksyon na dulot ng madaling pag-detect ng maling galaw ng mga dahon at kurtina, maliliit na hayop o interference
ng power grid at electrical equipment. Ang lahat ng nabanggit sa itaas ay hahantong sa reaksyon ng error. Kapag ang produkto ay hindi gumagana nang normal,
mangyaring subukang babaan ang sensitivity nang naaangkop, at pagkatapos ay subukan ito. Ang paggalaw ng tao ay magdudulot ng induction ng sensor, kaya kapag nasa ilalim ka
ang pagsubok ng pag-andar, mangyaring umalis sa rehiyon ng induction at huwag gumawa ng paggalaw upang maiwasan ang patuloy na paggana ng sensor.

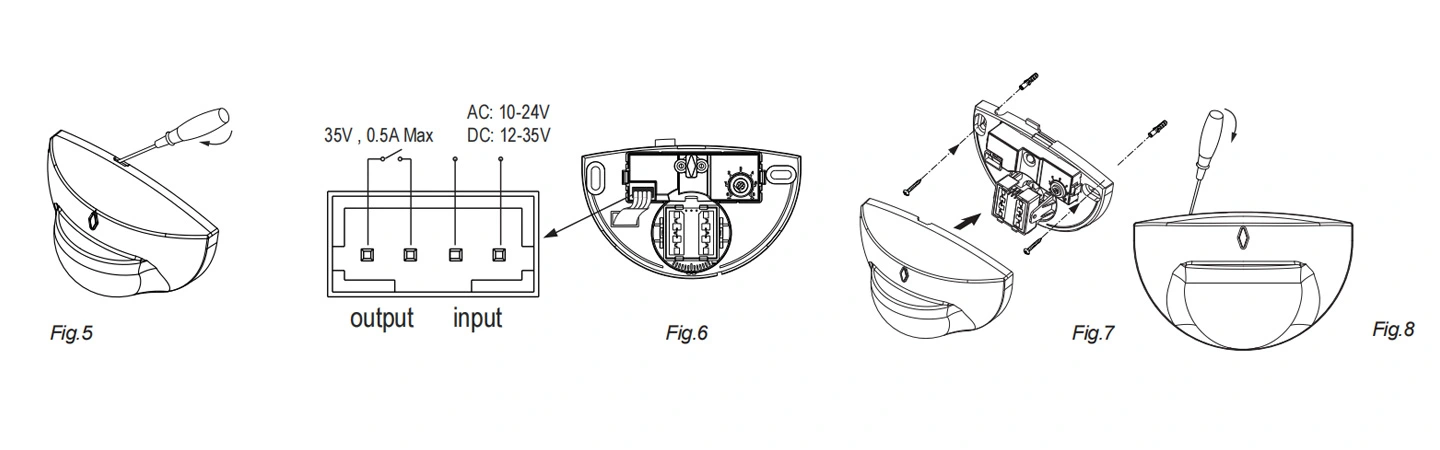

Hakbang 1 Alisin ang takip bago mo i-install ang produkto.(bilang Fig5.)
Hakbang 2 Markahan ang posisyon ng butas gamit ang isang lapis pagkatapos matukoy kung saan mo gustong i-install ang produkto.
Tandaan: Kung ito ay kahoy na dingding, hindi na kailangang gumamit ng plastic expansion screw, ikabit lang ang turnilyo gamit ang screwdriver.
Hakbang 3 Mag-drill ng mga butas sa mga dingding kung saan may marka ng lapis na may electric drill at kunin ang plastic expansion sa loob ng butas.
Hakbang 4 Ikonekta ang cable sa produkto sa pamamagitan ng cable entry openings.(bilang Fig6.)
Hakbang 5 Gamit ang mga turnilyo i-install ang base sa napiling posisyon at ayusin ang knob.(bilang Fig7.)
Hakbang 6 I-fasten ang takip sa base na na-install sa dingding.(tulad ng Fig7.)
Buksan upang ayusin ang senor pagkatapos ng pag-install: Ipasok ang distornilyador sa magkasanib na pagitan ng takip at base at pilitin ang takip. (Fig.8)
Ang mga sumusunod na sitwasyon ay hahantong sa reaksyon ng error.
1, Ang pag-install sa tumba-tumba ay hahantong sa reaksyon ng error.
2、Ang nanginginig na kurtina na tinatangay ng hangin ay hahantong sa error na reaksyon. Mangyaring piliin ang angkop na lugar upang i-install.
3、Ang pag-install kung saan abala ang trapiko ay hahantong sa reaksyon ng error.
4、Ang mga spark na ginawa ng ilang kagamitan sa malapit ay hahantong sa reaksyon ng error.
