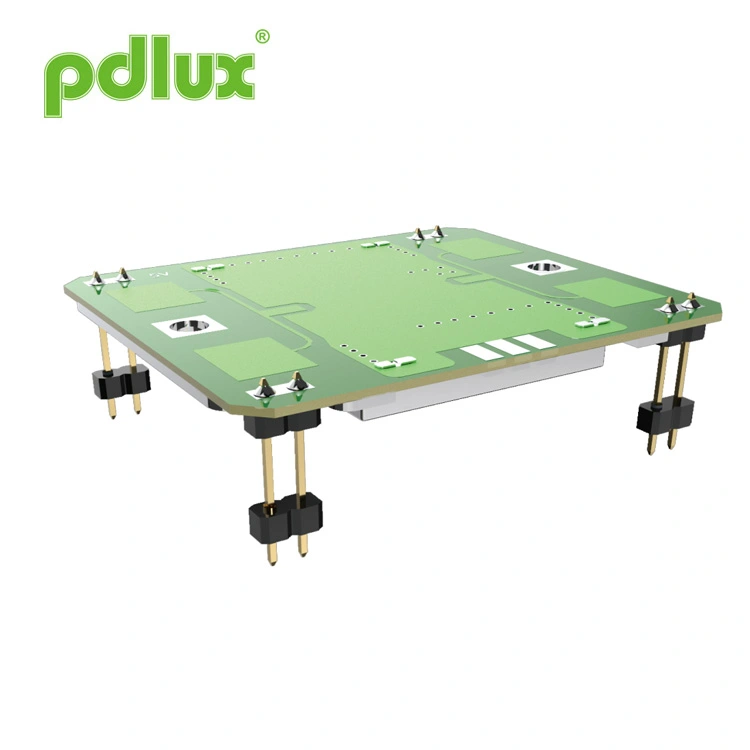

10.587GHz Security Microwave Radar Sensor Module
Ang Pdlux ay isang dedikadong supplier ng 10.587GHz Security Microwave Radar Sensor Module na gumagana sa X‑band (10.525‑10.687GHz, frequency customizable bawat rehiyon). Nagtatampok ng patch antenna, DRO, low current drain, at compact size, nagbibigay ito ng wide-angle (H‑plane) at narrow-angle (E‑plane) detection para sa flexible mounting. Ang pagkonsumo ng kuryente ay maaaring higit pang mabawasan sa pamamagitan ng PWM mode. Sumusunod sa RoHS, ito ay angkop para sa mga sistema ng seguridad, mga awtomatikong pinto, motion lighting, IoT, at mga sensor ng bilis.
Modelo:PD-V9H
Magpadala ng Inquiry
PD-V9H
- Setting ng Dalas: 10.587GHz ±10M
- Kabilang ang Patch Antenna
- DRO: Dielectric Resonator Oscilato
- Mababang DC Current Drain
- Maliit na Sukat
- Pagsunod sa RoHS
| item | Mga pagtutukoy | |
| Setting ng Dalas | 10.587GHz ±10M | |
| Kundisyon | Ta = +25 C，Vin = +5 VDC | |
| Operating Boltahe | +5.0 ± 0.5 VDC | |
| Kasalukuyang Operating | <32 mA typ. | |
| Lakas ng Output | 20 mW (13 dBm) E.I.R.P. typ. | |
| Katatagan ng Dalas | ±5 MHz max. (Ta: -30 hanggang +55 C) | |
| Ibalik ang Pagkawala ng Sensitivity | -90 dBc na uri. | |
| Pangalawang Harmonic Emission | -40 dBm na saklaw | |

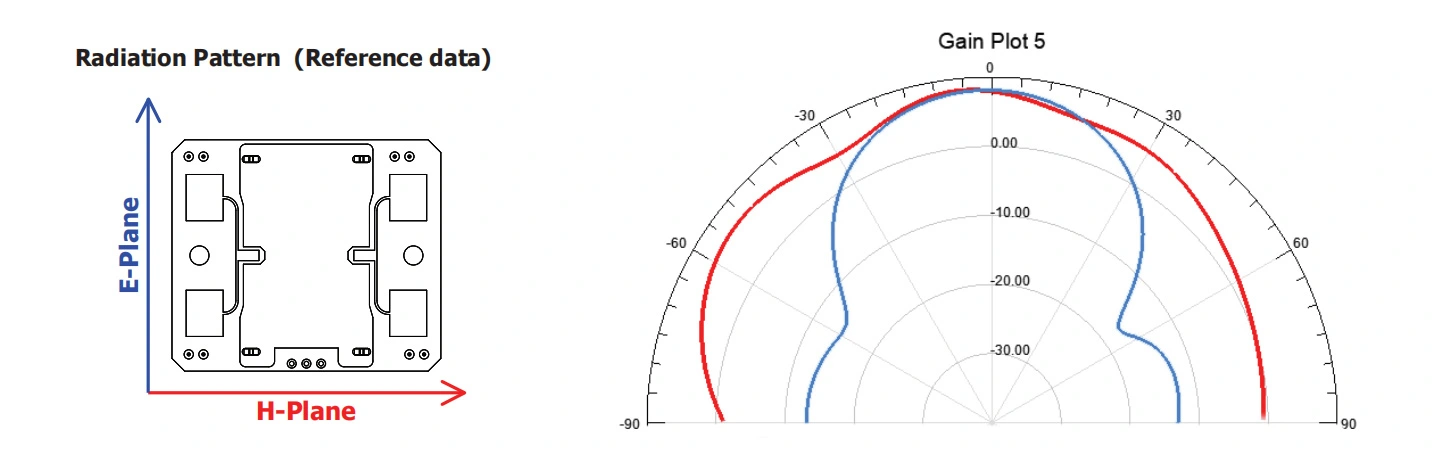

| Antenna Beamwidth (-3 dB) | E-Eroplano | 36 degree nom. (Ang oretical na buong anggulo ng 72 degrees) |
| H-Eroplano | 72 degree nom. (Ang oretical na buong anggulo ng 144 degrees) | |
| RF Interface | Patch Antenna | |
| Saklaw ng Temperatura | -30 hanggang +55 C (Karaniwang saklaw ng paggamit), -40 hanggang +80 C (Maximum na saklaw ng paggamit) | |
| Regulasyon para sa pagsunod | -30 ETS 300 440 | |
Ang PD-V9 series brightness sensor ay gumagana sa X-band. Ang dalas ng pagpapatakbo ay nasa hanay ng dalas na 10.525GHz hanggang
10.687GHz. Kailangang bumili ng mga user batay sa pag-customize ayon sa mga regulasyon sa dalas ng bansa kung nasaan ito
matatagpuan. Halimbawa, 10.525GHz, 10.587GHz, 10.687GHz. Ang mga sensor ng serye ng PD-V9 ay malawakang ginagamit sa seguridad at pagsubaybay
mga produkto ng application, mga awtomatikong sensor ng pinto, mga ilaw ng mobile sensing, mga sensor ng IoT, mga sensor ng bilis, at iba't ibang sensor ng mobile
mga produkto.
Ang sensor ay may H-Plane large angle detection at Eplan small angle detection. Maaaring ayusin ng mga user ang sensor sa iba't ibang anggulo bilang
kailangan habang ginagamit. na parang gusto ng mga user na maging maliit hangga't maaari ang gumaganang kasalukuyang ng sensor, maaari mong itakda ang power supply mode
ng sensor sa PWM (duty cycle) mode, na maaaring epektibong mabawasan ang gumaganang kasalukuyang.
Kapag naranasan ng mga user ang mga sumusunod na isyu habang ginagamit o direktang pinapalitan ang orihinal na sensor.
1. Unang paggamit:
Kapag ginagamit mo ang sensor ng serye ng PD-V9 sa unang pagkakataon at nakatagpo ng mataas na sensitivity o hindi sapat na sensitivity, dapat mong
suriin muna ang katayuan ng setting ng gain ng amplification circuit. At kung ang paraan ng pagkalkula na ginagamit ng MCU upang iproseso ang mga signal
ay angkop. Sa pangkalahatan, madaling makahanap ng solusyon.
2. Mga posibleng isyu na maaaring lumitaw kapag direktang pinapalitan ang mga dating ginamit na sensor:
Kapag direktang pinapalitan ang mga dating ginamit na sensor, maaari ding magkaroon ng mga isyu ng mataas na sensitivity at mababang sensitivity, na maaaring
madaling malutas. Ang simpleng pagtaas ng amplification circuit o pagpapababa ng gain ng amplification circuit ay sapat na. Hindi na kailangan
isaalang-alang ang signal processing algorithm ng MCU.
Tulong na maaaring kailanganin ng mga nagsisimula kapag gumagamit ng:
Kung nahihirapan ka habang ginagamit ang mga sensor ng serye ng PD-V9 at kailangan mo ng tulong. Maaari kang makipag-ugnayan sa amin sa pamamagitan ng email. Sa pangkalahatan, maaaring makuha ang mga sagot.
Panimula ng Produkto:
Ang pagpapakilala ng produkto ay maaaring baguhin at pagbutihin ng PDLUX anumang oras kung kinakailangan. Hindi kinakailangan na ang lahat ay aabisuhan sa isang napapanahong paraan.
